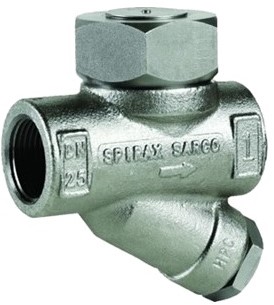

TD42L / TD42H Thermodynamische Condenspot
Reviseerbare thermodynamische condenspot. De Spirax Sarco TD42L werd ontworpen voor kleine capaciteiten, zoals leidingontwatering. Voor procesontwatering is het type TD42H beschikbaar.
De TD42LA en TD42HA van Spirax Sarco hebben een zelfontluchtend schijfje voor automatische ontluchting bij het opstarten. Deze condenspotten zijn chemisch vernikkeld (ENP), wat bijdraagt aan corrosiebestendigheid en energiebesparing.
Certificaten:
Certificaten worden alleen meegeleverd als er uitdrukkelijk om wordt gevraagd bij de bestelling. Deze producten zijn beschikbaar tegen een meerprijs met een certificaat volgens het Type Test Rapport. Certificaten worden alleen meegeleverd als er uitdrukkelijk om wordt gevraagd bij de bestelling.
Normen:
Deze producten voldoen volledig aan de Europese Richtlijn betreffende Drukapparatuur 97/23/EC.
Beschikbare types:
TD 42L 3/8", 1/2", 3/4" en 1"
TD 42H 1/2", 3/4" en 1"
TD 42LA (met zelfontluchtend schijfje) 3/8", 1/2", 3/4" en 1"
TD 42HA (met zelfontluchtend schijfje) 1/2"
Schroefdraad BSP of NPT
Opties:- Isotub. Ter afscherming tegen uitwendige invloeden zoals lage buitentemperaturen, regen, wind, enz...
- Geïntegreerde spuiklep: De zeefdop kan vervangen worden door een BDV1 of BDV2 (zie TIP600-01). De zeefdop kan ook uitgerust worden met een afblaasaansluiting (3/8" BSP of NPT) met stop
Ontwerpvoorwaarden huis PN63:- PMA - Maximum toegelaten druk 63 bar eff. @ 100C
- TMA - Maximum toegelaten temperatuur 400C @ 42 bar eff.
- Minimaal toelaatbare temperatuur 0C
- PMO - Maximale werkdruk 42 bar g
- TMO TD42L / TD42H 400C @ 42 bar
- Maximale werktemperatuur TD42LA / TD42HA 255C @ 42 bar
- Minimale werktemperatuur 0C
- PMOB De tegendruk moet steeds kleiner zijn dan 80% van de werkdruk om volledige afdichting te bekomen.
- Minimale verschildruk voor een correcte werking:
- TD42LA / TD42HA 0,80 bar
- TD42L / TD42H 0,25 bar
- Koudwaterdrukproef 95 bar eff.
Omschrijving Materiaal:
Huis RVS met ENP ASTM A743 Gr. CA 40 F
Deksel RVS AISI 416
Schijfje RVS BS 1449 420 S45
Zeef RVS BS 1449 304 S16
Zeefdop RVS AISI 416
Pakking zeefdop RVS BS 1449 304 S16
Isotub (in optie) Aluminium
De condenspot wordt geïnstalleerd in een horizontale leiding met een klein verval aan de inlaat van de condenspot om een betere toevoer van condensaat te verzekeren.
