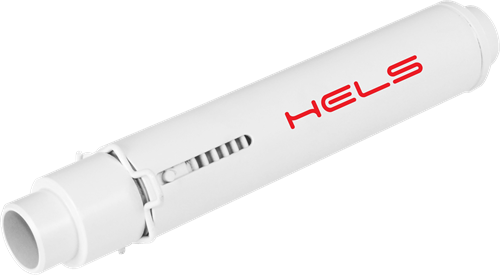

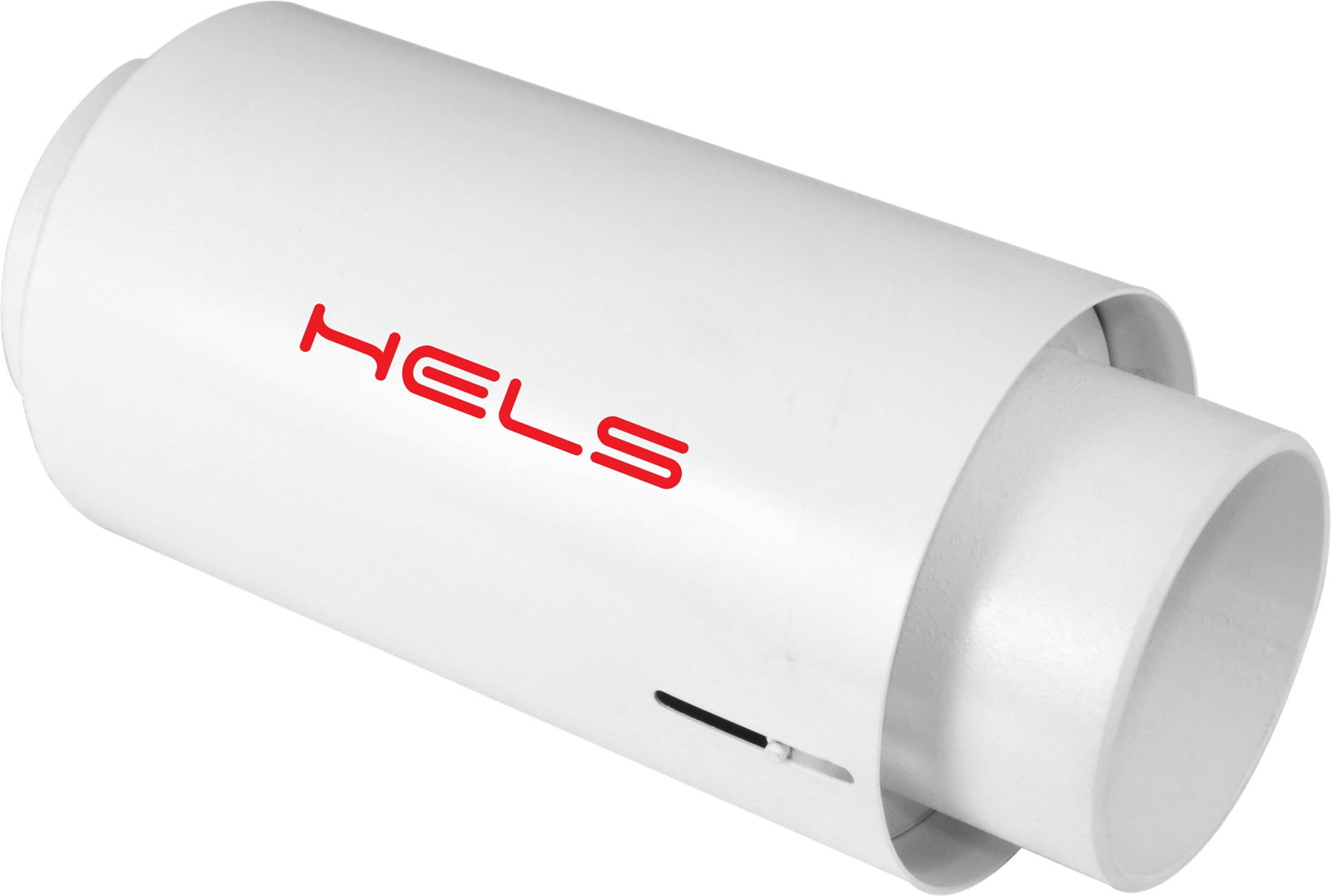

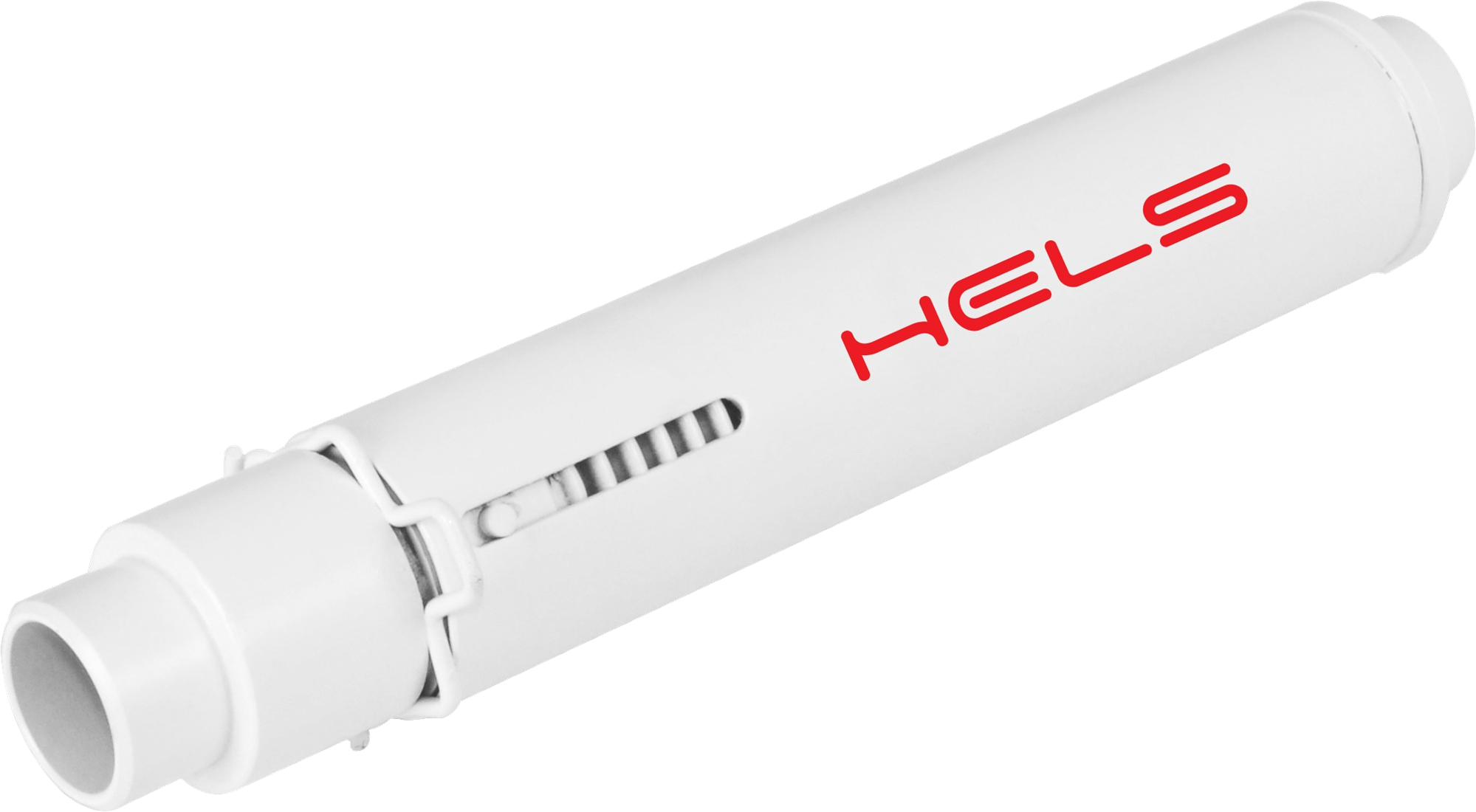

Buiscompensatoren worden gebruikt voor de uitzettings- en samentrekkingsbewegingen die optreden als gevolg van het temperatuurverschil in de verwarmings- en warmwaterkolomleidingen van hoogbouw. Pijpcompensatoren verticaal verbonden in de kolomlijnen, door de balg te openen en te sluiten, door de kluis van het systeem uit te zetten en samen te trekken
laat het werken.
Bij de verwarmingskolommen 90/70 c is er per verdieping een uitzetting van circa 3 mm. Uitbreiding in de kolomlijn van een gebouw van 7 verdiepingen (21 mt) kan worden opgevangen door ellebogen in de lucht en hoofdleiding. Het is verplicht om buis compensatoren voor gebouwen te gebruiken die hoger zijn dan 10 verdiepingen en moeten om de 30 meter (10 verdiepingen) worden geïgeïnstalleerd.
Verbindingstype: draad en laseind als verbindingstype
Nominale diameters: 1/2 '' - 2 '' schroefdraad DN65 tot DN150 met laseind
Druk- en temperatuurwaarden: PN40-druk @ 100oC
Balg: AISI 321, roestvrij staal, (optioneel); AISI 304 / 316L / 316Ti)
Buis: St 37.2 koolstofstaal
Lichaam: aluminium / koolstofstaal
Totaal aantal bewegingen: 50 mm (-45, +5)
Verbindingstype: Laseind of schroefdraad
Ontwerpdruk: 16 kg / cm²
Max. Bedrijfstemperatuur: 100 ° C
