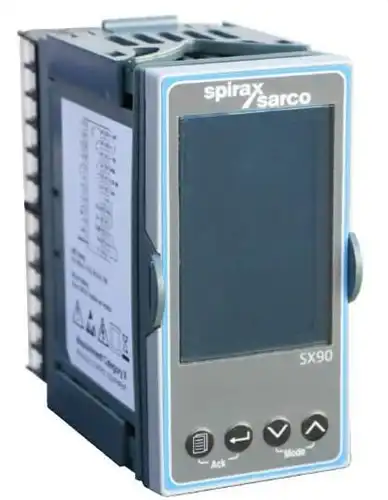

Process regelaar SX90
De SX90 procesregelaar, 1/8 DIN, voor paneelmontage is geschikt voor het constant regelen van systemen met voorgeprogrammeerde instelwaarden.
De procesregelaar heeft universele ingangen en uitgangen die PID gestuurd worden voor een nauwkeurige regeling van industriële processen. De SX90 kan worden gebruikt samen met de Spirax-Sarco pneumatische (PN) en elektrische (EL) servomotoren voor regelkleppen en elektronische of elektropneumatische instrumenten.
SX90 Kenmerken:- Universele ingang - RTD, thermokoppels, mA en mV
- Universele uitgang - VMD (Valve Motor Drive), mA of V voor continue regeling (ook split-range), relais of logische schakelcontacten
- Voeding - Voor externe transmitter 24Vdc
- Streefwaarden - De SX 90 kan werken met een lokaal ingestelde streefwaarde, een streefwaarde ingesteld op afstand of geselecteerd worden uit 4 vooraf ingestelde streefwaarden
- Verloopcurven - Er zijn 2 onafhankelijke verloopcurven voor het omschakelen tussen streefwaarden, op en neerwaarts
- Cascade regeling - Voor cascade regelingen (master/slave) met een combinatie van 2 regelaars of voor bediening van op een afstand
- Communicatiepoort - Voor het communiceren van een proceswaarde, streefwaarde of gebruikt als 2de analoge uitgangspoort
- Alarmen - 4 programmeerbare relais uitgangen voor afwijking, band en process alarmen
- Codes: - 5-digit codes voor eenvoudige opstart en gebruik van de process regelaar
- Seriële communicatie - Voor verbinding met een seriële poort RS485 (5- draads) tot 64 regelaars in een supervisie systeem
- Auto/Man - De automatische instelling kan omgeschakeld worden naar manuele instelling via het toetsenbord
- Logische ingangen - 3 logische ingangen voorzien een variatie van selecteerbare functies
- Potentiometer ingang - Terugkoppeling van de klepstand
- Tekst boodschappen - Doorschuivende tekstboodschappen - kunnen worden ingesteld voor alarmmeldingen van procesparameters
- Geforceerde uitgang - Het niveau van de geforceerde uitgang wordt gedefinieerd door een parameter in de controller en geactiveerd door een logische ingang of door inschrijven van een parameter - Split range functie kan werken met 2 regelkleppen (split range). Opmerking: deze functie is enkel beschikbaar indien de SX90 werkt met software versie 1.05 of hoger. De softwareversie wordt afgebeeld tijdens de opstart.
Certificaten:
De Procesregelaars is conform met de richtlijn 93/68/EEC en zijn onderworpen aan de regelgeving van elektrische apparaten EN 61010-1:90.
EMC uitstraling: EN 61326-1:1997 klasse B (inclusief verbeteringen A1, A2 en A3)
EMC immuniteit: EN 61326-1:1997 Industriële locaties (inclusief verbeteringen A1, A2 en A3)
