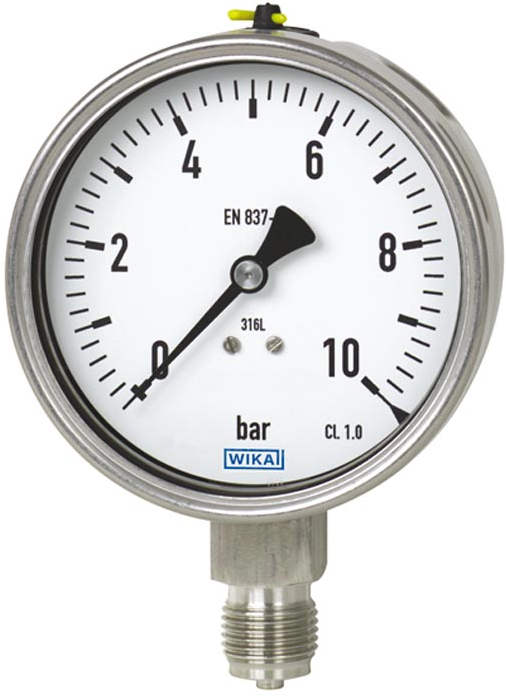

Toepassingen
- Met vloeistof gevulde behuizing voor toepassingen met hoge dynamische drukpulsaties of trillingen
- Voor gasvormige en vloeibare agressieve media die niet erg viskeus of kristalliserend zijn, ook in een agressieve omgeving
- Procesindustrie: Chemische/petrochemische industrie, energiecentrales, mijnbouw, on- en offshore, milieutechniek, machinebouw en fabrieksbouw
Bijzondere eigenschappen
- Uitstekende load-cycle stabiliteit en schokbestendigheid
- Volledig roestvrij stalen constructie
- Duitse Lloyd certificering
- Schaalbereiken tot 0 ... 1.600 bar
Omschrijving
Ontwerp
EN 837-1
Nominale afmeting in mm
63, 100, 160
Nauwkeurigheidsklasse
NS 63: 1.6
NS 100, 160: 1.0
Schaalbereiken
NS 63: 0 ... 1 tot 0 ... 1,000 bar
NS 100: 0 ... 0.6 tot 0 ... 1,000 bar
NS 160: 0 ... 0.6 tot 0 ... 1,600 bar
of alle andere gelijkwaardige vacuüm- of gecombineerde druk- en vacuümbereiken
Druklimiet
NS 63: Stabiel: 3/4 x volledige schaalwaarde
Fluctuerend: 2/3 x volledige schaalwaarde
Kortstondig: volledige schaalwaarde
NS 100, 160: Stabiel: volledige schaalwaarde
Fluctuerend: 0.9 x volledige schaalwaarde
Kortstondig: 1.3 x volledige schaalwaarde
Toegestane temperatuur
Omgeving: -40 ... +60 °C zonder vloeistof vulling
-20 ... +60 °C manometers met glycerine vulling
Medium: +200 °C maximum zonder vloeistof vulling
+100 °C maximum met vloeistof vulling 1)
Temperatuur gevolgen
Wanneer de temperatuur van het meetsysteem afwijkt van de referentietemperatuur (+20 °C):
max. ±0,4 %/10 K van de volle schaalwaarde
Spatwaterdichtheid
IP65 conform EN 60529 / lEC 60529
