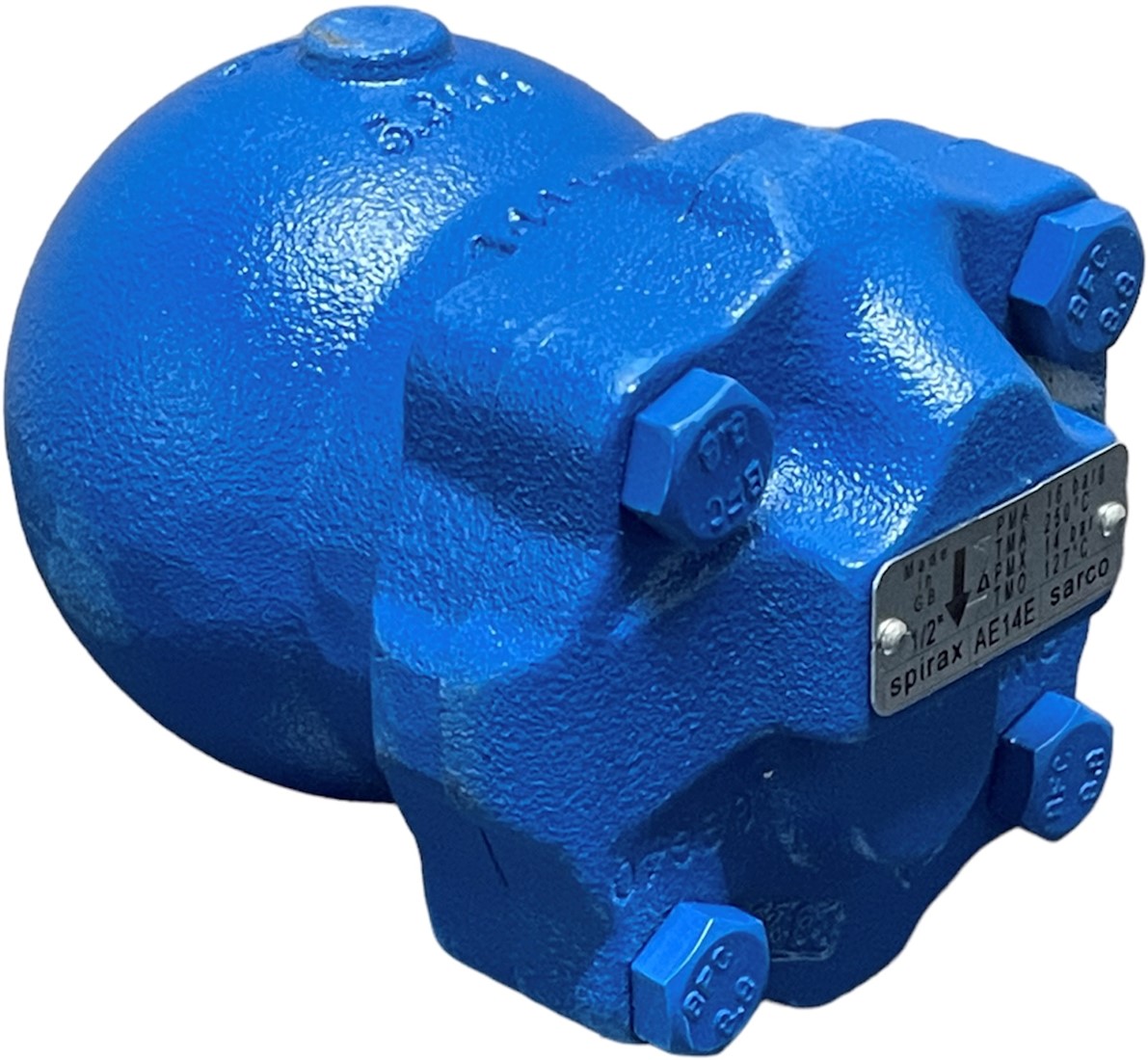

AE14 Automatische Ontluchter – Spirax Sarco
De AE14 van Spirax Sarco is een automatische ontluchter voor vloeistofsystemen. Het is een robuuste en revisieerbare oplossing voor het automatisch verwijderen van lucht en gassen uit leidingen en installaties gevuld met vloeistoffen, zonder vloeistofverlies.
Werking
De AE14 werkt volgens het gesloten vlotterprincipe. Zodra lucht zich ophoopt in het apparaat, daalt het vloeistofniveau waardoor het ventiel opent en lucht ontsnapt. Zodra de vloeistof weer stijgt, sluit het ventiel automatisch. Dit proces is volledig automatisch en vergt geen handmatige bediening.
Uitvoeringen
| Type |
Klepmateriaal |
Max. Temperatuur |
Opmerkingen |
| AE14 |
Viton |
200 C |
Standaardversie |
| AE14E |
EPDM |
127 C |
Geschikt voor glycol en andere vloeistoffen |
| AE14S |
RVS |
250 C |
Voor agressieve of kritische vloeistoffen |
| AE14SV |
Viton |
200 C |
Met ingebouwde afsluiter |
| AE14ESV |
EPDM |
127 C |
Met ingebouwde afsluiter |
Technische specificaties
- Maximale werkdruk: 16 bar
- Maximale werktemperatuur: tot 250 C (afhankelijk van type)
- Aansluitingen: ½" of ¾" BSP of NPT binnendraad
- Minimale soortelijke massa van de vloeistof: 0,6 kg/dm³
- Ontwerpdruk: PN16, testdruk: 24 bar
Toepassingen
De AE14 is geschikt voor elk gesloten vloeistofsysteem waar lucht een probleem vormt, zoals:
- Koelwatercircuits
- CV- en warmwaterinstallaties
- Hydraulische systemen
- Condensaatleidingen zonder stoom
- Expansie- of buffervaten
Doelmarkten
- Voedingsmiddelenindustrie
- Farmacie en chemie
- Machinebouw / OEM
- Gebouwtechniek (HVAC)
- Energiebedrijven en nutssector
Voordelen
- Automatische en betrouwbare luchtverwijdering
- Voorkomt cavitatie en corrosie
- Revisieerbaar en onderhoudsvriendelijk
- Compact ontwerp, eenvoudig te installeren
Installatie
Plaats de AE14 verticaal boven het punt waar lucht zich ophoopt. De inlaat wijst naar beneden. Bij vervuiling kan er vloeistof lekken via de uitstroomopening. In dat geval wordt een druppelleiding aanbevolen.
Documentatie en reservedelen
Voor installatie, onderhoud en het bestellen van reservedelen verwijzen wij naar de handleiding en onderdelenlijst. Onderhoudskits en dichtingsets zijn beschikbaar voor nagenoeg alle uitvoeringen.
