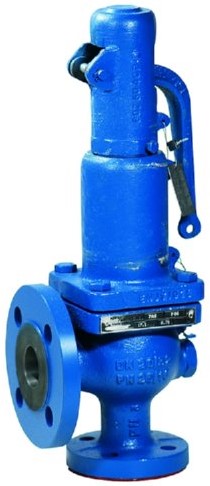

SV60 Veiligheidsklep
Een gamma veerbelaste veiligheidskleppen met volledige lichthoogte voor stoom, gassen en vloeistoffen.
Neem contact met ons op voor geschiktheid met andere media.
Beschikbare types, materiaal en configuratie veerhuis en deksel:
SV604:
- staal
- open hefboom
- gesloten veerhuis: gasdichte kap
SV607:
- Nodulair gietijzer
- gasdichte hefboom - enkel van DN20 - DN100
- Open veerhuis open hefboom
Geschikt voor beveiliging van:
- stoomketels
- leidingen
- drukvaten
- compressoren
- collectoren
- de meest gangbare industriële toepassingen
Certificaten:
Standaard wordt elke veiligheidsklep geleverd met een Type Testrapport certificaat met vermelding van de afsteldruk en koudwaterproefdruk. Op aanvraag en tegen meerprijs: certificaat volgens EN 10204 3.1
Standaarden en goedkeuringen:
SV60
- In overeenstemming met de Richtlijn voor Drukapparatuur (PED), Valt in categorie 4 voor gassen behorende tot groep 2 en draagt het merkteken.
- Dichtheid volgens ANSI/API STD 527-1992.
- Typekeur Lloyds Register (LR) - certificaatnummer 01/00125 (E2).
SV604 (met DIN flenzen):
- TÜV gekeurd volgens AD-Merkblatt A2, AD-Merkblatt A4, TRD421, Vd TÜV 100, 100/4
Diameters en aansluitingen:
Inlaat:
DN 20, 25, 32, 40, 50, 65, 80, 100, 125, 150
SV607:
- Inlaat: PN 16 (enkel DN65 150), uitlaat PN 16
- Inlaat: PN 25, uitlaat PN 16
SV604:
- Inlaat: PN40, uitlaat PN16
- Inlaat: ASME (ANSI) 300, uitlaat ASME (ANSI) 150
Standaardflenzen PN volgens EN 1092 en ANSI 300 volgens EN 1759-1
Druk- en temperatuurgrenzen:
zie datablad
De veiligheidsklep moet gemonteerd worden met de spindel in de verticale stand naar boven gericht. Een afvoerleiding moet voorzien worden vanaf de ontwateringsaansluiting van het klephuis. Deze aansluiting mag nooit afgestopt worden. Open veerhuizen worden aanbevolen voor stoomketels, en moeten gebruikt worden voor kleppen met Tungsten legering.
