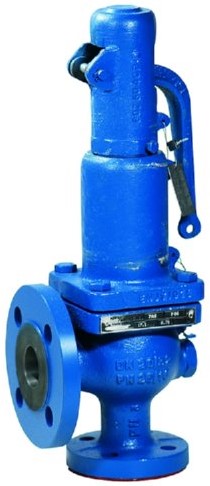

SV60 Sicherheitsventil
Ein Sortiment von federbelasteten Sicherheitsventilen mit voller Hubhöhe für Dampf, Gase und Flüssigkeiten. Kontaktieren Sie uns für die Eignung mit anderen Medien.
Verfügbare Typen, Materialien und Konfigurationen des Federgehäuses und -deckels:
SV604:
- Stahl
- Offener Hebel
- Geschlossenes Federgehäuse: gasdichter Deckel
SV607:
- Sphäroguss
- Gasdichter Hebel - nur von DN20 - DN100
- Offenes Federgehäuse offener Hebel
Geeignet für den Schutz von:
- Dampfkesseln
- Rohrleitungen
- Druckbehältern
- Kompressoren
- Kollektoren
- Den meisten gängigen industriellen Anwendungen
Zertifikate:
Jedes Sicherheitsventil wird standardmäßig mit einem Typenprüfberichtszertifikat geliefert, das den Einstelldruck und den Kaltwassertestdruck angibt. Auf Anfrage und gegen Aufpreis: Zertifikat gemäß EN 10204 3.1
Normen und Zulassungen:
SV60
- Entspricht der Druckgeräterichtlinie (PED), fällt in Kategorie 4 für Gase der Gruppe 2 und trägt das Markenzeichen.
- Dichtigkeit gemäß ANSI/API STD 527-1992.
- Type Approval Lloyds Register (LR) - Zertifikatsnummer 01/00125 (E2).
SV604 (mit DIN-Flanschen):
- TÜV-geprüft gemäß AD-Merkblatt A2, AD-Merkblatt A4, TRD421, VdTÜV 100, 100/4
Durchmesser und Anschlüsse:
Einlass: DN 20, 25, 32, 40, 50, 65, 80, 100, 125, 150
SV607:
- Einlass: PN 16 (nur DN65 150), Auslass PN 16
- Einlass: PN 25, Auslass PN 16
SV604:
- Einlass: PN40, Auslass PN16
- Einlass: ASME (ANSI) 300, Auslass ASME (ANSI) 150
Standardflansche PN gemäß EN 1092 und ANSI 300 gemäß EN 1759-1
Druck- und Temperaturgrenzen:
siehe Datenblatt
Das Sicherheitsventil muss mit der Spindel in vertikaler Position nach oben montiert werden. Eine Ableitung muss ab dem Entwässerungsanschluss des Ventilgehäuses bereitgestellt werden. Diese Verbindung darf niemals abgedeckt werden. Offene Federgehäuse werden für Dampfkessel empfohlen und müssen für Ventile mit Wolframlegierung verwendet werden.
