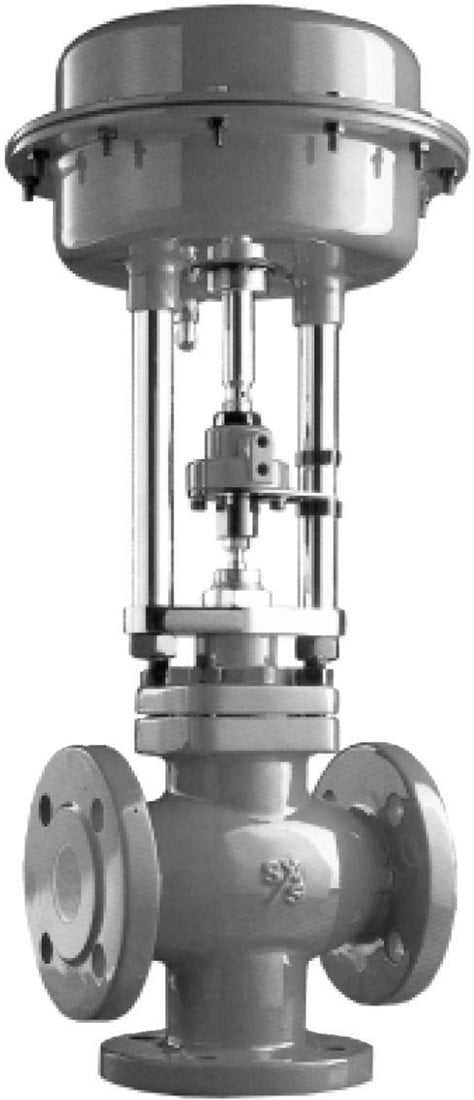

3-Weg Regelklep QLM / QLD
De QLM en QLD zijn 3-wegregelkleppen met lineaire klepkarakteristiek voor respectievelijk menging en verdeling.
Het huis is beschikbaar in gietijzer, nodulair gietijzer, staal en RVS. Alle regelkleppen kunnen geleverd worden met afdichting metaal op metaal, gestelliteerd voor verhoogde weerstand tegen slijtage of met O-ring voor perfecte afdichting. Standaard is de regelklep voorzien van een klepsteelpakking met veerbelaste PTFE chevronringen.
Op aanvraag is voor hoge temperaturen een klepsteelpakking in grafiet of balgmembraan met veiligheidspakking beschikbaar.
De 3-wegregelkleppen, QLM en QLD, kunnen worden bediend door de volgende servomotoren:
Pneumatisch:
- PN5700 Menging: rechte doorgang normaal open Verdeling: rechte doorgang normaal gesloten
- PN6700 Menging: rechte doorgang normaal gesloten Verdeling: rechte doorgang normaal open
- PN7000 Menging: rechte doorgang normaal open Verdeling: rechte doorgang normaal gesloten
- PN8000 Menging: rechte doorgang normaal gesloten Verdeling: rechte doorgang normaal open
- PN9000E Menging: rechte doorgang normaal open Verdeling: rechte doorgang normaal gesloten
- PN9000R Menging: rechte doorgang normaal gesloten Verdeling: rechte doorgang normaal open
Elektrisch:
- EL7200 Menging: rechte doorgang normaal open Verdeling: rechte doorgang normaal gesloten
- AEL5
- AEL6
Diameters en aansluitingen:
zie datablad
