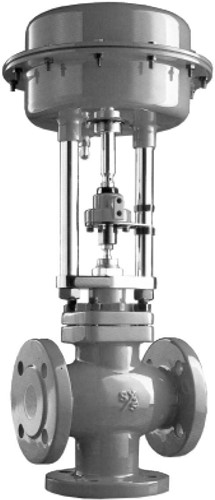

QLD und QLM 3-Wege Ventile Verteil- und Misch-Ventile
Die QLM und QLD sind 3-Wege-Regelventile mit linearer Ventilcharakteristik für Mischung bzw. Verteilung. Das Gehäuse ist in Gusseisen, duktilem Gusseisen, Stahl und Edelstahl erhältlich. A
lle Regelventile können mit Metall-auf-Metall-Dichtung, stellitiert für erhöhte Widerstandsfähigkeit gegen Verschleiß oder mit O-Ring für eine perfekte Abdichtung geliefert werden. Standardmäßig ist das Regelventil mit einer Ventilspindelpackung mit federbelasteten PTFE-Kegelringen ausgestattet. A
Auf Anfrage ist für hohe Temperaturen eine Ventilspindelpackung in Graphit oder Balgmembran mit Sicherheitspackung verfügbar.
Die 3-Wege-Regelventile QLM und QLD können von folgenden Servomotoren betrieben werden:
Pneumatisch:
- PN5700 Mischung: Gerader Durchgang normalerweise geöffnet Verteilung: Gerader Durchgang normalerweise geschlossen
- PN6700 Mischung: Gerader Durchgang normalerweise geschlossen Verteilung: Gerader Durchgang normalerweise geöffnet
- PN7000 Mischung: Gerader Durchgang normalerweise geöffnet Verteilung: Gerader Durchgang normalerweise geschlossen
- PN8000 Mischung: Gerader Durchgang normalerweise geschlossen Verteilung: Gerader Durchgang normalerweise geöffnet
- PN9000E Mischung: Gerader Durchgang normalerweise geöffnet Verteilung: Gerader Durchgang normalerweise geschlossen
- PN9000R Mischung: Gerader Durchgang normalerweise geschlossen Verteilung: Gerader Durchgang normalerweise geöffnet
Elektrisch:
- EL7200 Mischung: Gerader Durchgang normalerweise geöffnet Verteilung: Gerader Durchgang normalerweise geschlossen
- AEL5
- AEL6
Durchmesser und Anschlüsse:
siehe Datenblatt
