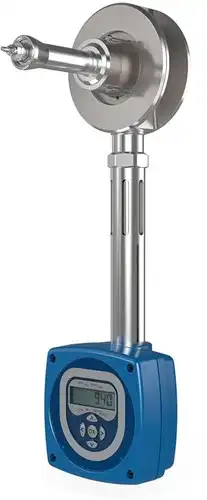

TVA Debietmeter voor verzadigde en oververhitte stoom
De Spirax - Sarco debietmeter TVA is ontworpen voor gebruik op verzadigde en oververhitte stoom.
Het werkingsprincipe berust op het meten van de kracht die een bewegende conus uitoefent. De beweging van de conus wordt veroorzaakt door de stroming van het medium. Deze kracht wordt omgezet in een dichtheidsgecompenseerd massadebiet, vertaald in een 4-20 mA signaal en een pulsuitgang.
De TVA bevat ook een functie voor het totaaldebiet en een EAI 232C (RS232) of EAI 485C (RS485) Modbus communicatie.
Diameters en aansluitingen:
DN50, DN80 & DN100
De TVA is een sandwich model, geschikt om in te bouwen tussen flenzen:
- EN 1092 PN16, PN25 & PN40
- ASME B 16.5 class 150 & 300
- BS 10 Table H, JIS20, KS20
Note:
De TVA dient geïnstalleerd te worden in leidingen volgens BS 1600, ASME B 36.10 Schedule 40 of EN 10216-2 / EN 10216-5 equivalent. Consulteer Spirax-Sarco indien andere standaarden worden gebruikt.
Druk- en temperatuurgrenzen:
zie datablad
Nauwkeurigheid:
De Spirax - Sarco debietmeter TVA heeft ingebouwde elektronica die voorziet in een uitgangssignaal proportioneel met het dichtheidsgecompenseerd massadebiet. In de elektronicabehuizing bevindt zich een LCD-display. Een digitale display type M750 kan in een aflezing op afstand voorzien via de 4-20 mA uitgang, indien gewenst.
Systeemonnauwkeurigheid, met 95% betrouwbaarheid (2 STD) (overeenkomstig ISO 17025):
- 2% van de gemeten waarde, bij een debiet tussen 10% en 100% van het maximum debiet.
- 0,2% FSD, bij een debiet tussen 2% en 10% van het maximum debiet.
Meetverhouding:
tot 50:1
De vermelde onnauwkeurigheid van de TVA is geldig voor het complete systeem. Vele debietmeters vermelden de onnauwkeurigheid van het element in de leiding. Om de onnauwkeurigheid van het complete systeem te kennen dient u de onnauwkeurigheid van de randapparatuur, zoals DP-transmitters, bij te tellen.
Drukval:
De drukval over de TVA is nominaal 750 mbar bij het maximum debiet, bij een TVA DN50, en 500 mbar indien het om een DN80 en DN100 gaat.
