TVA Dampfmengenmesser für Sattdampf und überhitzten Dampf

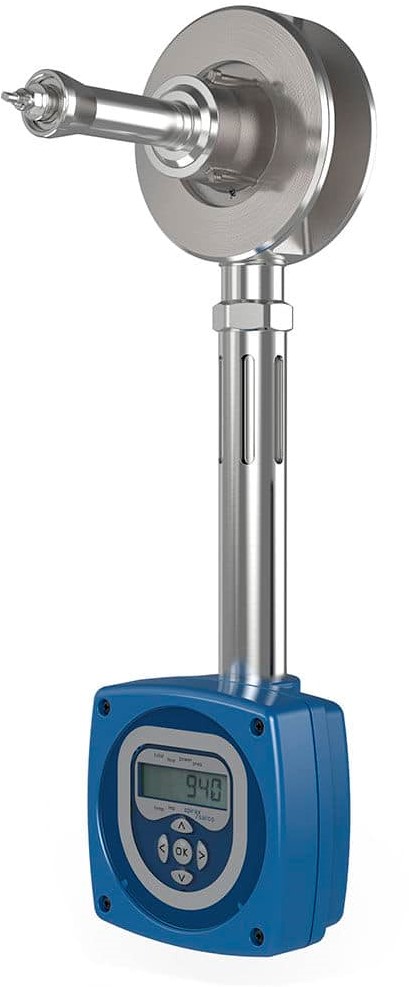

Der Spirax - Sarco Durchflussmesser TVA ist für den Einsatz mit gesättigtem und überhitztem Dampf konzipiert.
Das Funktionsprinzip basiert auf der Messung der Kraft, die ein sich bewegender Konus ausübt. Die Bewegung des Konus wird durch die Strömung des Mediums verursacht. Diese Kraft wird in einen dichtekompensierten Massendurchfluss umgewandelt, der in ein 4-20 mA-Signal und einen Impulsausgang übersetzt wird.
Der TVA enthält auch eine Funktion für den Gesamtdurchfluss und eine EAI 232C (RS232) oder EAI 485C (RS485) Modbus-Kommunikation.
Durchmesser und Anschlüsse:
DN50, DN80 & DN100
Der TVA ist ein Sandwich-Modell, das zum Einbau zwischen Flanschen geeignet ist:
- EN 1092 PN16, PN25 & PN40
- ASME B 16.5 class 150 & 300
- BS 10 Table H, JIS20, KS20
Hinweis:
Der TVA sollte in Leitungen nach BS 1600, ASME B 36.10 Schedule 40 oder EN 10216-2 / EN 10216-5-Äquivalent installiert werden. Konsultieren Sie Spirax-Sarco, wenn andere Standards verwendet werden.
Druck- und Temperaturgrenzen:
Siehe Datenblatt
Genauigkeit:
Der Spirax - Sarco Durchflussmesser TVA verfügt über eine eingebaute Elektronik, die ein Ausgangssignal proportional zum dichtekompensierten Massendurchfluss liefert. Im Elektronikgehäuse befindet sich ein LCD-Display. Bei Bedarf kann über den 4-20 mA-Ausgang eine digitale Anzeige vom Typ M750 für eine Fernanzeige bereitgestellt werden.
Systemgenauigkeit, mit 95% Zuverlässigkeit (2 STD) (gemäß ISO 17025):
- 2% des gemessenen Werts bei einem Durchfluss zwischen 10% und 100% des maximalen Durchflusses.
- 0,2% FSD bei einem Durchfluss zwischen 2% und 10% des maximalen Durchflusses.
Messverhältnis:
bis zu 50:1
Die angegebene Ungenauigkeit des TVA gilt für das gesamte System. Viele Durchflussmesser geben die Ungenauigkeit des Elements in der Leitung an. Um die Ungenauigkeit des gesamten Systems zu kennen, müssen Sie die Ungenauigkeit der Randgeräte wie DP-Transmitter hinzufügen.
Druckabfall:
Der Druckabfall über den TVA beträgt nominell 750 mbar bei maximaler Durchflussrate, bei einem TVA DN50, und 500 mbar, wenn es sich um DN80 und DN100 handelt.
