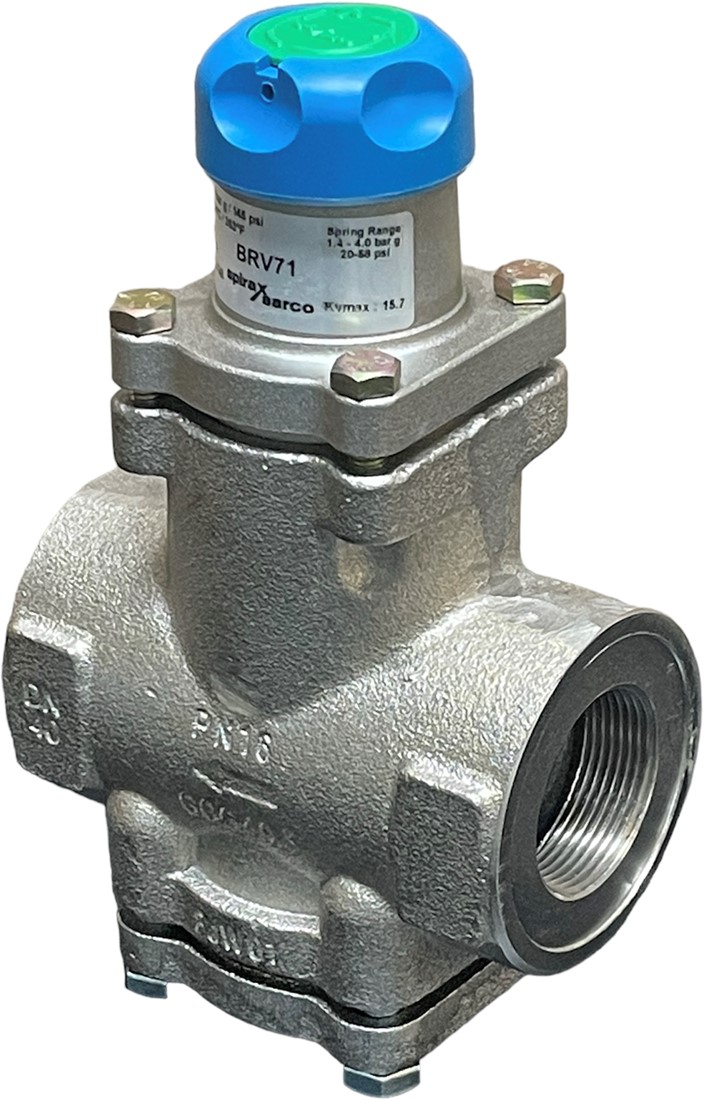

Drukreduceertoestel BRV71 / BRV73
De BRV71 (binnendraad) en BRV73 (flenzen) zijn direct werkende drukreduceertoestellen in nodulair gietijzer geschikt voor stoom.
Voor de gereduceerde druk zijn drie regelbereiken mogelijk, afhankelijk van de veer waarmee de regelaar is uitgerust. Een kleurcode (13) maakt het mogelijk de verschillende regelbereiken te onderscheiden.
Grijze veer: 0,14 tot 1,7 bar
Groene veer: 1,4 tot 4 bar
Oranje veer: 3,5 tot 9 bar
Nota:
Bij overlapping van twee regelbereiken, kies altijd het laagste regelbereik om een betere regeling te verzekeren.
In werking zal het ventiel moduleren door de gereduceerde druk via de impulsopening in de klepsteel. De druk werkt in op het regelmembraan. Dit genereert een kracht die wordt gebalanceerd door de samengedrukte regelveer. De interne krachten veroorzaakt door het inwerken van de druk stroomopwaarts en stroomafwaarts op het klepoppervlak worden geminimaliseerd door een balansbalgmembraan. Een met grafiet versterkte PTFE bus in de klepstoter / balansbalgmembraan en de bodemflens zorgt voor een dubbele geleiding.
Diameters en aansluitingen:
1", 1 ", 1 " en 2": binnendraad BSP. Op aanvraag NPT.
DN 25, 32, 40 en 50: met flenzen DIN PN16. Op aanvraag: ANSI 150
Druk- en temperatuurgrenzen:
zie datablad
