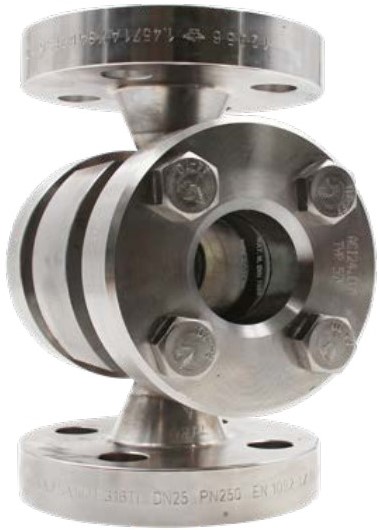

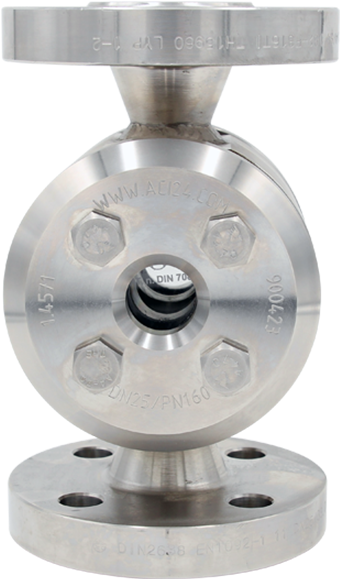

520 Hoge druk inline kijkglas met flenzen PN160
De ACI Hoge druk kijkglazen inline met flenzen PN160 type 520 hebben een massief body dat is gemaakt van verschillende roestvaststalen legeringen zoals 1.4541, 1.4571 of zuurbestendige speciale staalsoorten zoals 1.4539. Afhankelijk van de drukklasse worden flenzen volgens DIN EN 1092-1 gelast en getest binnen het kader van de AD2000-richtlijn. Op verzoek zijn ook andere materialen zoals op nikkel gebaseerde legeringen of Hastelloy voor de hoogste belastingen beschikbaar.
De fittingen worden meestal vervaardigd met twee kijkvensters, wat observatie van de processen vanaf twee zijden mogelijk maakt of doorlichting van het procesmedium.
In de standaardversie dient een kijkglas van thermisch gehard borosilicaatglas 3.3, speciaal vervaardigd voor uw toepassing, als kijkvenster. Afhankelijk van de temperatuur en chemische belasting wordt afdichting uitgevoerd met platte pakkingen die nauwkeurig zijn geselecteerd voor uw toepassing, bijvoorbeeld gemaakt van grafiet (novaphit MST XP) of op mica gebaseerde pakkingen.
Vanwege de massieve behuizing kan ons hoge druk kijkglas type 520 op verzoek worden uitgerust met testaansluitingen voor meetinstrumenten of extra procesaansluitingen (bijv. inwendige draad).
In de standaardversie is type 520 ontworpen voor drukken tot 400 bar binnen het kader van DIN EN 1092-1. Als uw proces een hogere druk vereist, neem dan eenvoudig contact met ons op. De behuizing en de glasplaten van het kijkglas kunnen (afhankelijk van de grootte) worden vervaardigd voor drukken tot 400 bar.
Type 520 wordt in de fabriek voorgemonteerd en ondergaat een druktest met 1,5 keer de nominale druk.
