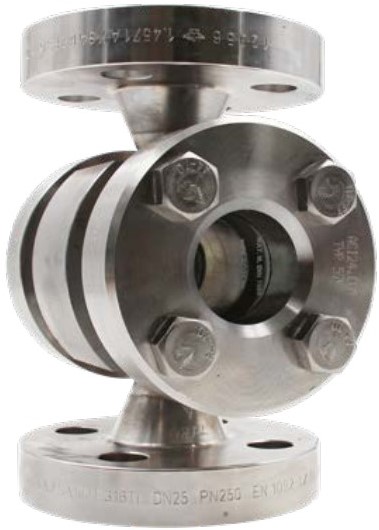

520 Hochdruck-Schauglas Mit Flanschanschlüssen, PN160
Die ACI Hochdruck-Durchfluss-Schauglasarmaturen, bekannt als Typ 520, verfügen über ein robustes Gehäuse aus verschiedenen Edelstahllegierungen wie 1.4541, 1.4571 oder säurebeständigen Sonderstählen wie 1.4539. Entsprechend der Druckstufe werden Flanschen gemäß DIN EN 1092-1 angeschweißt und im Rahmen der AD2000 Richtlinie geprüft. Auf Wunsch sind auch andere Materialien wie Nickelbasislegierungen oder Hastelloy für höchste Beanspruchung lieferbar. Typischerweise werden die Armaturen mit zwei Sichtfenstern gefertigt, was eine Beobachtung der Prozesse von zwei Seiten oder eine Durchleuchtung des Prozessmediums ermöglicht.
In der Standardausführung dient als Sichtfenster ein Schauglas aus thermisch gehärtetem Borosilikatglas 3.3, das speziell für Ihre Anwendung gefertigt wird. Die Abdichtung erfolgt je nach Temperatur und chemischer Beanspruchung mit sorgfältig ausgewählten Flachdichtungen, wie zum Beispiel aus Graphit (novaphit MST XP) oder Glimmerbasierten Dichtungen.
Aufgrund des massiven Gehäuses kann unser Durchflussschauglas Typ 520 auf Wunsch mit Prüfanschlüssen für Messgeräte oder zusätzlichen Prozessanschlüssen (z.B. Innengewinde) ausgestattet werden.
In der Standardversion ist Typ 520 für Drücke bis zu 400 bar im Rahmen der DIN EN 1092-1 ausgelegt. Sollte Ihr Prozess einen höheren Betriebsdruck erfordern, kontaktieren Sie uns einfach. Das Schauglasgehäuse und die Glasplatten können (abhängig von der Größe) für Drücke bis zu 400 bar gefertigt werden.
