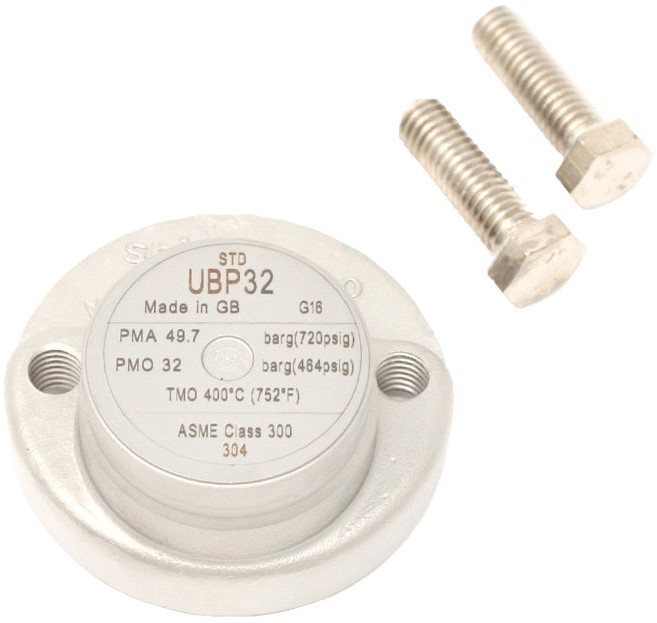

UBP32 Thermostatische condenspot
De UBP32 is een roestvaststalen, onderhoudsvriendelijke thermostatische condenspot van het drukevenwichtsprincipe, geschikt voor drukken tot 32 bar eff. De UBP32 wordt gemonteerd op een passende leidingsconnector die toelaat de condenspot op eenvoudige en snelle wijze te verwijderen of te vervangen zonder in de leiding te breken. Leidingsconnectoren zijn beschikbaar met draad-, socket weld of flensaansluitingen. Er is een versie met ingebouwde terugslagklep: UBP32CV
Werking van de capsule:
In standaarduitvoering wordt de UBP32 geleverd met een thermostatische capsule die ongeveer 12C onder de verzadigingscurve werkt (STD). Er zijn ook versies met capsules voor 4C (NTS) en 22C (SUB) onderkoeling.
Normen:
Dit product is volledig conform de Europese Richtlijn aangaande drukapparatuur 97/23/EC. Huis en deksel zijn gelast volgens ASME sectie IX en BS/EN 288.
Certificaten:
Deze producten zijn tegen meerprijs beschikbaar met certificaat volgens EN 10204 3.1. Certificaten worden enkel geleverd indien uitdrukkelijk vermeld bij bestelling.
Druk- en temperatuurgrenzen (ISO6652):
Zie datasheet
Diameters en aansluitingen:
De UBP32 kan gemonteerd worden met verschillende types universele koppelingen:
- PC10 Universele koppeling ANSI/ASME 300 (TI-P128-10)
- PC10HP Universele koppeling ANSI/ASME 600 (TI-P128-10)
- PC3_ Universele koppeling met ingebouwde plunjerafsluiter ANSI/ASME 600 (TI-P128-02)
- PC4_ Universele koppeling met 2 ingebouwde plunjerafsluiters ANSI/ASME 600 (TI-P128-03)
Specificatie:
RVS thermostatische drukevenwichtcondenspot type UBP32, geschikt voor drukken tot 32 bar. De condenspot behoeft geen onderhoud en wordt door middel van twee bouten gemonteerd op een afzonderlijke leidingconnector. Hierdoor is een snelle en eenvoudige installatie of vervanging mogelijk. Afhankelijk van de vulling reageert de thermostaatcapsule bij 12C, 22C of 4C beneden de verzadigingstemperatuur van de stoom. De condenspot kan in om het even welk vlak gemonteerd worden.
