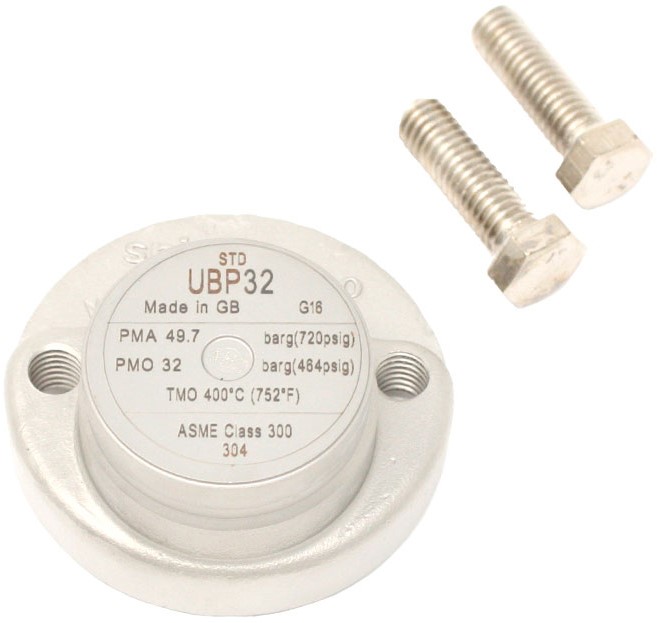

UBP32 Thermischer Kapsel-Kondensatableiter mit Universalanschluss
Der UBP32 ist ein rostfreier, wartungsfreundlicher thermostatischer Kondensatableiter nach dem Druckausgleichsprinzip, geeignet für Drücke bis zu 32 bar eff. Der UBP32 wird auf einen passenden Leitungsanschluss montiert, der es ermöglicht, den Kondensatableiter einfach und schnell zu entfernen oder zu ersetzen, ohne die Leitung zu unterbrechen. Leitungsanschlüsse sind mit Gewinde-, Socket-Weld- oder Flanschanschlüssen erhältlich. Es gibt auch eine Version mit eingebautem Rückschlagventil: UBP32CV
Funktionsweise der Kapsel:
In der Standardausführung wird der UBP32 mit einer thermostatischen Kapsel geliefert, die etwa 12C unterhalb der Sättigungskurve arbeitet (STD). Es gibt auch Versionen mit Kapseln für 4C (NTS) und 22C (SUB) Unterkühlung.
Normen:
Dieses Produkt entspricht vollständig der Europäischen Druckgeräterichtlinie 97/23/EG. Das Gehäuse und der Deckel sind nach ASME Abschnitt IX und BS/EN 288 verschweißt.
Zertifikate:
Diese Produkte sind gegen Aufpreis mit einem Zertifikat gemäß EN 10204 3.1 erhältlich. Zertifikate werden nur auf ausdrücklichen Wunsch bei der Bestellung geliefert.
Druck- und Temperaturgrenzen (ISO6652):
Siehe Datenblatt
Durchmesser und Anschlüsse:
Der UBP32 kann mit verschiedenen Arten von universellen Kupplungen montiert werden:
- PC10 Universelle Kupplung ANSI/ASME 300 (TI-P128-10)
- PC10HP Universelle Kupplung ANSI/ASME 600 (TI-P128-10)
- PC3_ Universelle Kupplung mit eingebautem Sperrventil ANSI/ASME 600 (TI-P128-02)
- PC4_ Universelle Kupplung mit 2 eingebauten Sperrventilen ANSI/ASME 600 (TI-P128-03)
Spezifikation:
Rostfreier thermostatischer Druckausgleichskondensatableiter vom Typ UBP32, geeignet für Drücke bis zu 32 bar. Der Kondensatableiter erfordert keine Wartung und wird mit zwei Schrauben an einen separaten Leitungsanschluss montiert. Dadurch ist eine schnelle und einfache Installation oder Austausch möglich. Abhängig von der Füllung reagiert die Thermostat-Kapsel bei 12C, 22C oder 4C unterhalb der Sättigungstemperatur des Dampfes. Der Kondensatableiter kann in jeder Ebene montiert werden.
