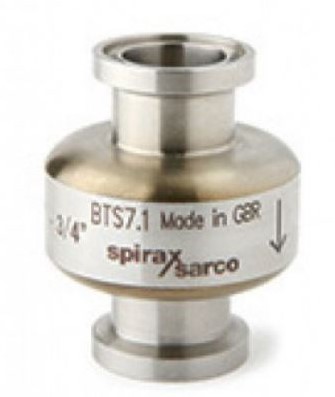

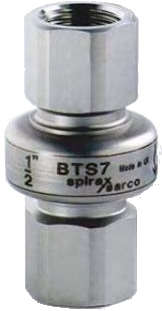

BTS7 Thermostatische Condenspot
De BTS7 is een gesloten drukevenwichtscondenspot, ontworpen voor het ontwateren van systemen op zuivere stoom met minimale condensaatstuwing. De toepassingen omvatten steriele stoom barrières, procesvaten en CIP/SIP systemen. De condenspot is geheel vervaardigd uit RVS 316L met minimale openingen, is zelfontwaterend en opent over het gehele drukbereik dicht bij de stoomcurve. De condenspotten zijn individueel verpakt met beschermende afschermkapjes over de leidingaansluitingen en verzegeld in een polytheen zakje.
Opties: Permanent lek om stuwing bij gebrekkige werking te voorkomen.
Speciale connecties mogelijk voor de meeste leidingsystemen.
Normen:
Ontworpen in algemene overeenstemming met ASME BPE. Ook in overeenstemming met de Europese Richtlijn voor drukapparatuur. Alle onderdelen in contact met het condensaat zijn vervaardigd uit FDA goedgekeurde materialen.
Diameters en aansluitingen:- 1/4, 1/2, 3/4, 1 geschroefd BSP of NPT
- 1/2, 3/4, 1 O/D x 16 swg (0.065) wanddikte laseind BW
- DIN 11850 (Serie 1) laspijpen
- 12mm O/D x 1.0mm wanddikte laseind butt weld (DN10-D)
- 18mm O/D x 1.0mm wanddikte laseind butt weld (DN15-D)
- ISO 1127 (Serie 1) laspijpen
- 13.5mm O/D x 1.6mm wanddikte laseind butt weld (DN8-I)
- 17.2mm O/D x 1.6mm wanddikte laseind butt weld (DN10-I)
- 21.3mm O/D x 1.6mm wanddikte laseind butt weld (DN15-I)
Druk- en temperatuurgrenzen:
zie datablad
In een verticale leiding met de stroomzin, volgens de pijl op het huis en naar beneden zodat de condenspot volledig zelfontwaterend is. De capsule niet blootstellen aan oververhitting
wegens kans op beschadiging. Voorzie de nodige afsluiters voor een veilig onderhoud / vervanging.
