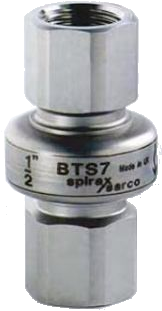

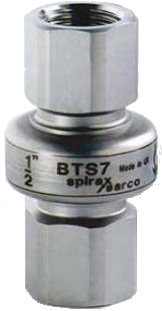

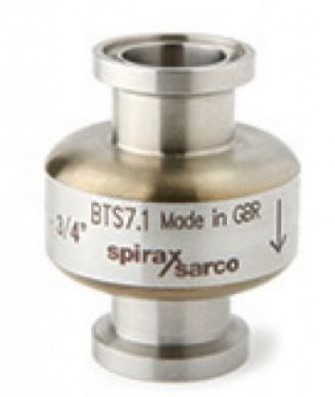

BTS7 Thermischer Reindampf-Kondensatableiter aus Edelstahl
Die BTS7 ist ein geschlossener Druckausgleichs-Kondensatbehälter, der für die Entwässerung von Systemen mit reinem Dampf und minimalem Kondensatstau entwickelt wurde. Die Anwendungen umfassen sterile Dampfsperren, Prozessbehälter und CIP/SIP-Systeme. Der Kondensatbehälter ist komplett aus Edelstahl 316L mit minimalen Öffnungen gefertigt, ist selbstentwässernd und öffnet über den gesamten Druckbereich nahe der Dampfkurve. Die Kondensatbehälter sind einzeln verpackt mit schützenden Abdeckkappen über den Rohrverbindungen und versiegelt in einer Polyethylen-Tüte.
Optionen: Permanent leckage, um Stau bei fehlerhafter Funktion zu verhindern.
Spezielle Verbindungen sind für die meisten Leitungssysteme möglich.
Normen:
Entworfen in allgemeiner Übereinstimmung mit ASME BPE. Ebenfalls in Übereinstimmung mit der Europäischen Druckgeräterichtlinie. Alle Teile, die mit dem Kondensat in Kontakt kommen, sind aus von der FDA zugelassenen Materialien gefertigt.
Durchmesser und Anschlüsse:- 1/4, 1/2, 3/4, 1 geschraubt BSP oder NPT
- 1/2, 3/4, 1 O/D x 16 swg (0.065) Wandstärke Stumpfschweißanschluss BW
- DIN 11850 (Serie 1) Rohrleitungen
- 12mm O/D x 1.0mm Wandstärke Stumpfschweißanschluss (DN10-D)
- 18mm O/D x 1.0mm Wandstärke Stumpfschweißanschluss (DN15-D)
- ISO 1127 (Serie 1) Rohrleitungen
- 13.5mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN8-I)
- 17.2mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN10-I)
- 21.3mm O/D x 1.6mm Wandstärke Stumpfschweißanschluss (DN15-I)
Druck- und Temperaturgrenzen:
siehe Datenblatt
In einer vertikalen Leitung mit der Strömungsrichtung, gemäß dem Pfeil auf dem Gehäuse und nach unten, damit der Kondensatbehälter vollständig selbstentwässernd ist. Die Kapsel nicht überhitzen, um Beschädigungen zu vermeiden. Installieren Sie die erforderlichen Absperrventile für eine sichere Wartung/Austausch.
