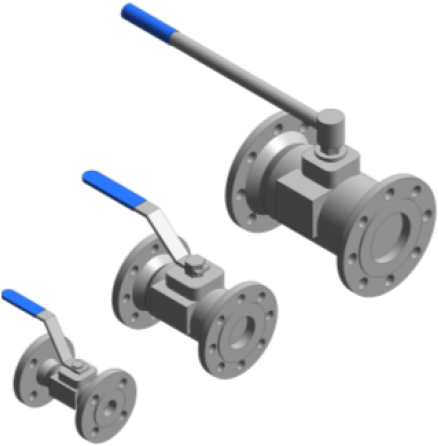

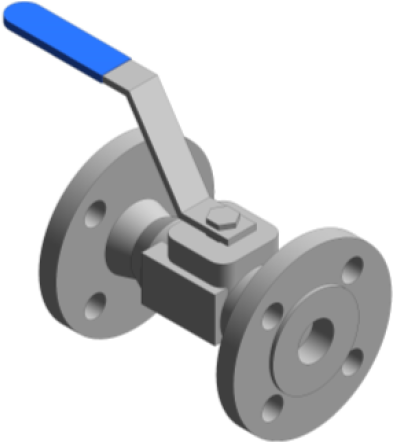

M21Si / M21Vi Kogelafsluiters - Eéndelig - Gereduceerde doorlaat DN15-DN150
Eéndelige kogelafsluiter met gereduceerde doorlaat en ISO support in standaarduitvoering, ontworpen als afsluiter voor toepassing op de meeste industriële fluïda, niet als regelklep.
Beschikbare types: M21Si2 ISO - Verzinkt stalen huis, PDR 0,8 zittingen
M21Si3 ISO - RVS huis, PDR 0,8 zittingen
M21Vi2 ISO - Verzinkt stalen huis, PTFE zittingen
M21Vi3 ISO - RVS huis, PTFE zittingen
Standaarden:
Het product is volledig in overeenstemming met de Europese richtlijn voor drukapparatuur en draagt de markering indien nodig.
Certificaten:
Op aanvraag is het product beschikbaar met certificaat Type Test Rapport en materiaalcertificaat volgens EN 10204 3.1. Alle certificatie/inspectievereisten dienen duidelijk te worden gespecifieerd bij bestelling.
Druk- en temperatuurgrenzen:
zie datablad
Diameters en aansluitingen:
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 en DN150.
- Flenzen volgens EN 1092 PN40.
Inbouwlengte:
- DN15 tot DN100: volgens DIN 3202 F4 (standaard)
- DN15 tot DN150: volgens BS 2080 (op aanvraag)
Lassen:
Enkel de versies met lasaansluitingen (SW, BW, Imperial Tube) mogen gelast worden. Versies met flenzen mogen niet gelast worden om schade aan de afsluiter of kwetsuren aan personeel te voorkomen.
Opties:
- Zelfontluchtende kogel
- Verlengde spindels voor het plaatsen van isolatie van 50 mm voor DN15 tot DN50 en 100 mm voor DN15 tot DN150.
- Vergrendelbare hendel
- Verlengde spindel van 100 mm en vergrendelbare hendel.
