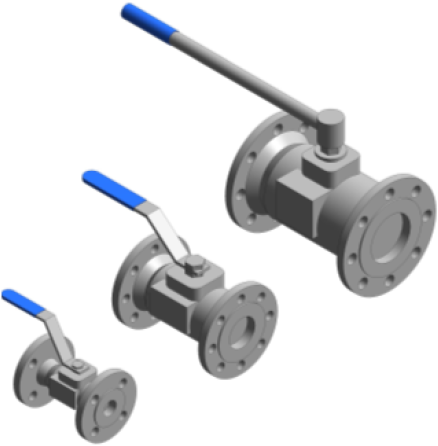

M21Si / M21Vi Kugelhähne - Einteilig - Reduzierter Durchgang DN15-DN150
Einteiliger Kugelhahn mit reduziertem Durchgang und ISO-Unterstützung in der Standardausführung, entwickelt als Absperrventil für die Anwendung in den meisten industriellen Fluiden, nicht als Regelventil.
Verfügbare Typen: M21Si2 ISO - Verzinktes Stahlgehäuse, PDR 0,8 Sitze
M21Si3 ISO - Rostfreies Stahlgehäuse, PDR 0,8 Sitze
M21Vi2 ISO - Verzinktes Stahlgehäuse, PTFE Sitze
M21Vi3 ISO - Rostfreies Stahlgehäuse, PTFE Sitze
Standards:
Das Produkt entspricht vollständig der europäischen Druckgeräterichtlinie und trägt die Markierung, wenn erforderlich.
Zertifikate:
Auf Anfrage ist das Produkt mit Typenprüfbericht und Materialzertifikat gemäß EN 10204 3.1 erhältlich. Alle Zertifizierungs-/Inspektionsanforderungen müssen bei der Bestellung klar angegeben werden.
Druck- und Temperaturgrenzen:
siehe Datenblatt
Durchmesser und Anschlüsse:
- DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 und DN150.
- Flansche gemäß EN 1092 PN40.
Einbaulänge:
- DN15 bis DN100: gemäß DIN 3202 F4 (Standard)
- DN15 bis DN150: gemäß BS 2080 (auf Anfrage)
Schweißen:
Nur Versionen mit Schweißanschlüssen (SW, BW, Imperial Tube) dürfen geschweißt werden. Versionen mit Flanschen dürfen nicht geschweißt werden, um Schäden am Ventil oder Verletzungen des Personals zu verhindern.
Optionen:
- Entlüftungskugel
- Verlängerte Spindeln für die Anbringung von 50 mm Isolierung für DN15 bis DN50 und 100 mm für DN15 bis DN150.
- Verriegelbarer Hebel
- Verlängerte Spindel von 100 mm und verriegelbarer Hebel.
