IN15 / IN25M / IN40M Stoominjector - Aanwarmer
De Spirax-Sarco stoominjector werd ontworpen voor de rechtstreekse injectie van stoom in water of andere vloeistoffen. Bij de stoominjectie wordt koude vloeistof aangezogen die in de straalpijp gemengd wordt met de stoom en als opgewarmde vloeistof de injector verlaat. De circulatie en de werveling die in het bad veroorzaakt wordt draagt bij tot een goede menging en een gelijkvormige temperatuur. De injector is beschikbaar in drie diameters. De kleinste diameter, IN15, heeft zowel uitwendige als inwendige schroefdraad en kan dus zowel op de wand geschroefd worden als op een buis in de tank. De IN25M en IN40M zijn met uitwendige schroefdraad of in buttweld verkrijgbaar. Voor grotere debieten worden twee of meer injectoren voorzien in parallel.
Voornaamste eigenschappen:- RVS
- Ideaal voor het opwarmen van de voedingstank van de ketel en ontgassing.
- Efficiënt opwarmen van water en andere vloeistoffen
- Verwarmt, mengt en circuleert
- Geen bewegende delen
- Compact
- Minimaal geluid en vibratie
Druk- en temperatuursgrenzen: zie datablad
Constructie:
Austenitisch RVS ASTM A351 CF3M
Diameters en aansluitingen:

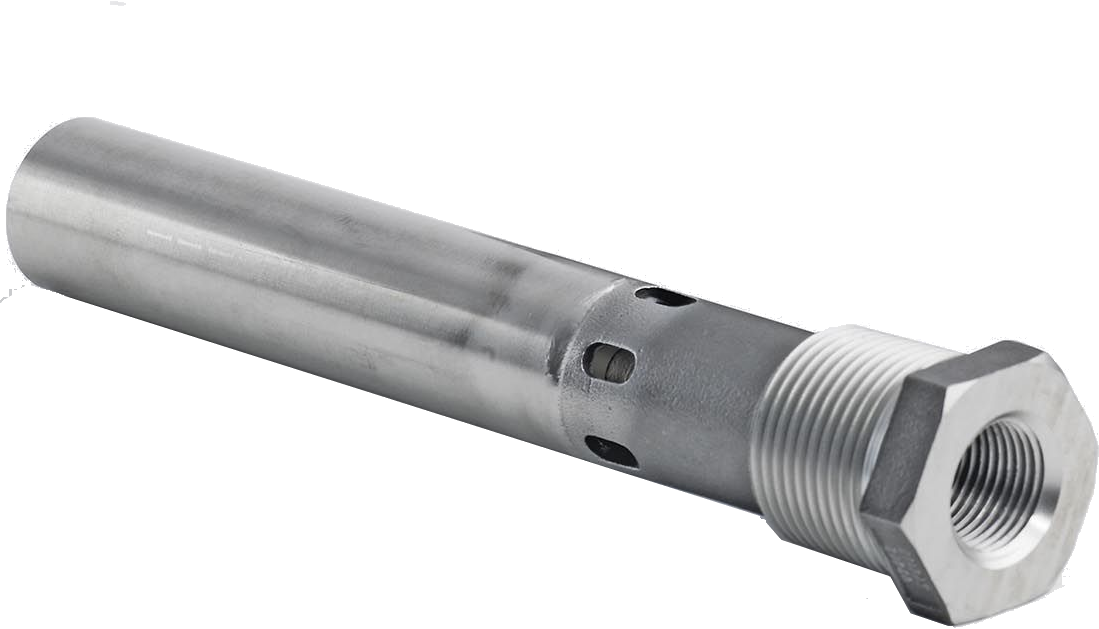

De IN15 heeft zowel 1 uitwendige schroefdraad als inwendige schroefdraad BSPT of NPT.
Opties voor de grotere injectoren zijn:
zie datablad
Installatie:
De injector wordt onderaan de tank geïnstalleerd, bij voorkeur centraal, met de uitlaat horizontaal in lengterichting. De stoomtoevoerleiding dient stevig bevestigd te worden teneinde vibratie en stress te vermijden. en dient steeds hoger te liggen dan het waterpeil in de tank. Laat minimum 150 mm tussen de injecto(en) en de zijden en bodem van de tank. Laat zoveel mogelijk afstand tussen de uitlaat van de injector en te tegenoverliggende zijde van de tank. Lees de installatie- en onderhoudsinstructies voor de minimaal aan te houden afstanden. Indien er verschillende injectoren geïnstalleerd worden, dienen deze gelijk over de tank verdeeld te worden.
Kv waarden:
zie datablad
Autonome regelsystemen:
zie datablad
Capaciteit - selectie van een stoominjector:
zie datablad
De keuze van een stoominjector wordt bepaald door het stoomdebiet nodig om een vloeistof op te warmen. Zie datablad voor de capaciteit van de stoominjector, in kg/h, indien de op te warmen tank atmosferisch is. Deze waarden zijn geldig tot een diepte van 3 meter. De keuze van de regelklep kan de stoomcapaciteit van het systeem beïnvloeden. Indien hogere capaciteiten gewenst, zijn dienen twee of meer injectoren in parallel geplaatst te worden.
