IN15 / IN25M / IN40M Dampfinjektor - Vorwärmer
Der Spirax-Sarco Dampfinjektor wurde für die direkte Injektion von Dampf in Wasser oder andere Flüssigkeiten entwickelt. Bei der Dampfinjektion wird kalte Flüssigkeit angesaugt, die in der Strahldüse mit Dampf gemischt wird und als erwärmte Flüssigkeit den Injektor verlässt. Die Zirkulation und die Verwirbelung, die im Behälter verursacht wird, tragen zu einer guten Durchmischung und einer gleichmäßigen Temperatur bei. Der Injektor ist in drei Durchmessern erhältlich. Der kleinste Durchmesser, IN15, hat sowohl Außen- als auch Innengewinde und kann daher sowohl an der Wand verschraubt als auch an einem Rohr im Tank angebracht werden. Der IN25M und IN40M sind mit Außengewinde oder in Buttweld erhältlich. Für größere Durchflüsse werden zwei oder mehr Injektoren parallel installiert.
Wichtigste Eigenschaften:- Edelstahl
- Ideal zum Erwärmen des Speisetanks des Kessels und Entgasen.
- Effizientes Erwärmen von Wasser und anderen Flüssigkeiten
- Heizt, mischt und zirkuliert
- Keine beweglichen Teile
- Kompakt
- Minimales Geräusch und Vibration
Druck- und Temperaturgrenzen:
siehe Datenblatt
Konstruktion:
Austenitischer Edelstahl ASTM A351 CF3M
Durchmesser und Anschlüsse:

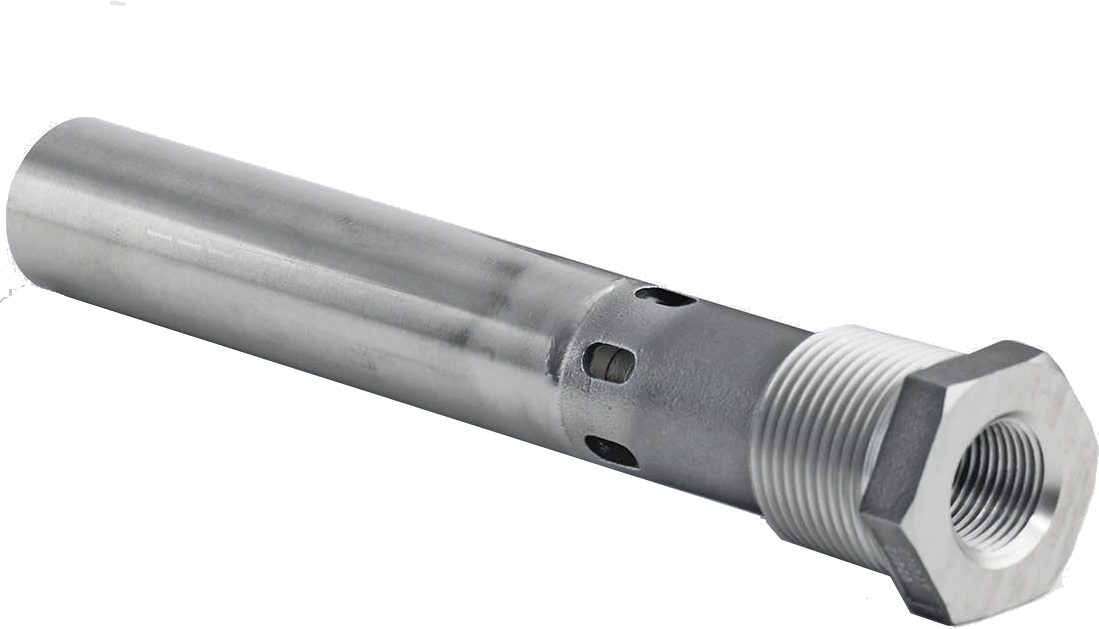

Der IN15 hat sowohl 1 Außengewinde als auch Innengewinde BSPT oder NPT.
Optionen für die größeren Injektoren:
siehe Datenblatt
Installation:
Der Injektor wird unten am Tank installiert, idealerweise zentral, mit dem Auslass horizontal in Längsrichtung. Die Dampfzuleitung muss fest befestigt werden, um Vibrationen und Belastungen zu vermeiden, und muss sich immer über dem Wasserstand im Tank befinden. Lassen Sie mindestens 150 mm zwischen den Injektoren und den Seiten sowie dem Boden des Tanks. Lassen Sie so viel Abstand wie möglich zwischen dem Auslass des Injektors und der gegenüberliegenden Seite des Tanks. Lesen Sie die Installations- und Wartungsanweisungen für die minimalen Abstände. Wenn mehrere Injektoren installiert werden, sollten diese gleichmäßig über den Tank verteilt sein.
Kv-Werte:
siehe Datenblatt
Autonome Regelungssysteme:
siehe Datenblatt
Kapazität - Auswahl eines Dampfinjektors:
siehe Datenblatt
Die Auswahl eines Dampfinjektors wird durch den benötigten Dampfdurchfluss bestimmt, um eine Flüssigkeit zu erwärmen. Siehe Datenblatt für die Kapazität des Dampfinjektors in kg/h, wenn der zu erwärmende Tank atmosphärisch ist. Diese Werte gelten bis zu einer Tiefe von 3 Metern. Die Wahl des Regelventils kann die Dampfkapazität des Systems beeinflussen. Wenn höhere Kapazitäten gewünscht sind, sollten zwei oder mehr Injektoren parallel installiert werden.
