SCS20 Sample Cooler - Systeem
De monsterkoelers worden gebruikt voor het nemen van monsters van ketelwater, procesvloeistoffen of stoom uit een drukvat (hoge temperatuur en druk).
Het koelingsonderdeel bestaat uit een roestvaststalen serpentijn waar het monster doorheen stroomt en een roestvaststalen behuizing eromheen waar het koelwater in tegenovergestelde richting doorheen stroomt. De monsterkoeler is uitgerust met een beugel voor montage aan beide uiteinden. De SCS20 is ook beschikbaar met een ferrule voor montage met een industriële, sanitaire klem .
Belangrijkste kenmerken:- Monsterneming van water, stoom en procesvloeistoffen
- Minimale corrosie dankzij serpentijn en behuizing van roestvrij staal
- Tegendraads principe voor efficiënte koeling
Beschikbare types:
De monsterkoeler SC20 is beschikbaar in 5 varianten:
- BSP-verbinding (6 mm O/D buizen).
- NPT-verbinding (6 mm O/D buizen). Een koppeling NPT x 6 mm O/D is apart inbegrepen om de inlaat van de serpentijn aan te sluiten op een NPT-klep of fitting.

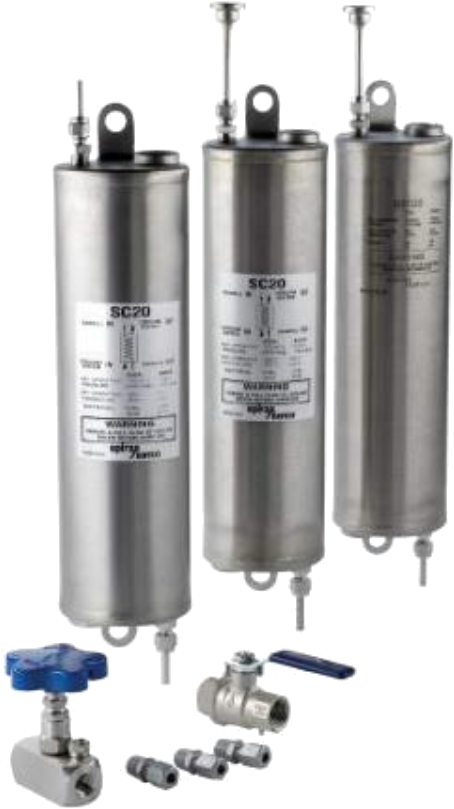

- BSP-monstersysteem (SCS20), bestaande uit monsterkoeler, naaldklep, koelwaterklep en koolstofstalen fittingen.
- BSP-monstersysteem (SCS20), maar met roestvrijstalen fittingen en een standaard koelwaterklep.
- Een monsterkoeler (BSP of NPT) met een ferrule, geschikt voor aansluiting op een industriële, sanitaire klem (klem niet inbegrepen).
Een speciale sanitaire monsterkoeler (SSC20), met BSP- of NPT-verbindingen. Monsterkoeler met serpentijn met een gespecificeerde interne afwerking, zie aparte literatuur.
De monsterkoelers worden gebruikt voor het nemen van monsters van ketelwater, procesvloeistoffen of stoom uit een drukvat (hoge temperatuur en druk).
Het koelingsonderdeel bestaat uit een roestvaststalen serpentijn waar het monster doorheen stroomt en een roestvrijstalen behuizing eromheen waar het koelwater in tegenovergestelde richting doorheen stroomt. De monsterkoeler is uitgerust met een beugel voor montage aan beide uiteinden. De SCS20 is ook beschikbaar met een ferrule voor montage met een industriële, sanitaire klem .
Belangrijkste kenmerken:- Monsterneming van water, stoom en procesvloeistoffen
- Minimale corrosie dankzij serpentijn en behuizing van roestvrij staal
- Tegendraads principe voor efficiënte koeling.
Opmerking:
De monsterkoeler SC20 is niet gepolijst, noch speciaal intern behandeld. De interne afwerking is niet gespecificeerd. Roestvrijstalen fittingen zijn apart verkrijgbaar: BSP male x 6 mm O/D buizen, NPT male x 6 mm O/D buizen.
Druk- en temperatuurlimieten:
Zie datasheet
Capaciteit:
De datasheet toont de temperatuurverschillen tussen inlaat koelwater en uitlaat staal als functie van water-staal debiet en keteldruk.
Verbindingen:
Koelwaterverbindingen (in en uit):
BSP-versie BSP
NPT-versie NPT
Klemversie BSP of NPT
Spiraalmonster (in en uit):
BSP-versie 6 mm O/D
NPT-versie 6 mm O/D (een koppeling NPT male x 6 mm O/D is inbegrepen.)
Klemversie 6 mm O/D met ferrule
