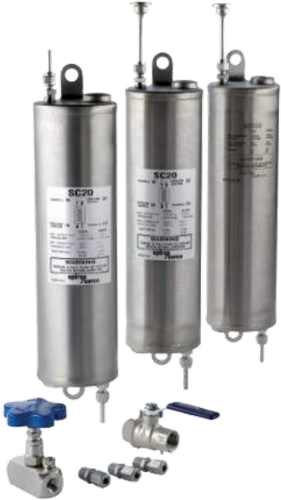

SCS 20 Probenentnahmekühler-System
Die Probenkühler werden bei der Probenahme von Kesselwasser, Prozessflüssigkeiten oder Dampf aus einem Druckbehälter (hohe Temperatur und Druck) verwendet.
Das Kühlelement besteht aus einer Edelstahlwendel, durch die die Probe fließt, und einem Edelstahlgehäuse, durch das das Kühlwasser in Gegenrichtung fließt. Der Probenkühler ist an beiden Enden mit einer Halterung für die Montage ausgestattet. Der SCS20 ist auch mit einer Muffe erhältlich, für die Montage mit einer industriellen, sanitären Klemme .
Hauptmerkmale:
Probenahme von Wasser, Dampf und Prozessflüssigkeiten
Minimale Korrosion dank Wendel und Gehäuse aus Edelstahl
Gegenstromprinzip für effiziente Kühlung
Verfügbare Typen:
Der Probenkühler SC20 ist in 5 Varianten erhältlich:
- BSP-Anschluss (6 mm O/D-Rohr).
- NPT-Anschluss (6 mm O/D-Rohr). Ein Adapter NPT x 6 mm O/D wird mitgeliefert, um den Einlass der Wendel mit einem NPT-Hahn oder einer Fitting zu verbinden.

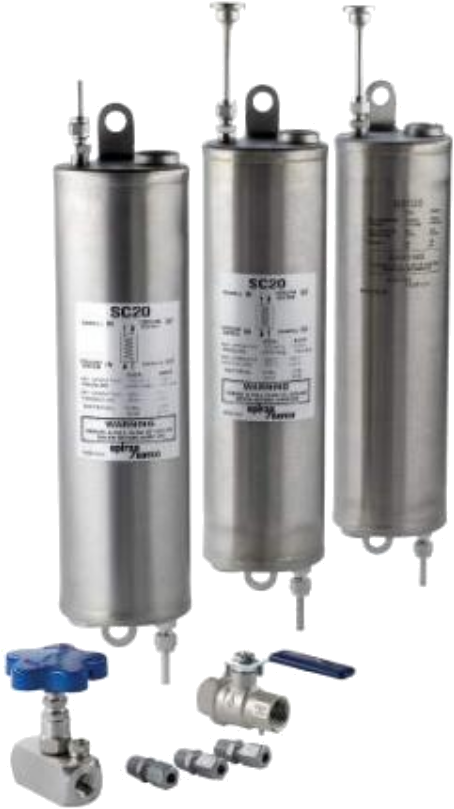

- BSP-Probenahmesystem (SCS20), bestehend aus Probenkühler, Nadelventil, Kühlwasserhahn und Kohlenstoffstahlfittings.
- BSP-Probenahmesystem (SCS20), jedoch mit Edelstahlfittings und Standard-Kühlwasserhahn.
- Ein Probenkühler (BSP oder NPT) mit einer Muffe, geeignet für den Anschluss an eine industrielle, sanitäre Klemme (Klemme nicht im Lieferumfang enthalten).
Ein spezieller hygienischer Probenkühler (SSC20), mit BSP- oder NPT-Anschlüssen. Probenkühler mit Wendel mit spezieller Innenoberfläche, contact Ebora
Die Probenkühler werden bei der Probenahme von Kesselwasser, Prozessflüssigkeiten oder Dampf aus einem Druckbehälter (hohe Temperatur und Druck) verwendet.
Das Kühlelement besteht aus einer Edelstahlwendel, durch die die Probe fließt, und einem Edelstahlgehäuse, durch das das Kühlwasser in Gegenrichtung fließt. Der Probenkühler ist an beiden Enden mit einer Halterung für die Montage ausgestattet. Der SCS20 ist auch mit einer Muffe erhältlich, für die Montage mit einer industriellen, sanitären Klemme .
Hauptmerkmale:
Probenahme von Wasser, Dampf und Prozessflüssigkeiten
Minimale Korrosion dank Wendel und Gehäuse aus Edelstahl
Gegenstromprinzip für effiziente Kühlung.
Hinweis:
Der Probenkühler SC20 ist nicht poliert und nicht speziell behandelt. Die innere Oberfläche ist nicht spezifiziert. Die Edelstahl-Adapter sind separat erhältlich: BSP männlich x 6 mm O/D-Rohr NPT männlich x 6 mm O/D-Rohr
Druck- und Temperaturgrenzen:
siehe Datenblatt
Kapazität: Im Datenblatt werden die Temperaturunterschiede zwischen Einlasskühlwasser und Auslassstahl in Abhängigkeit von der Wasser-Stahl-Durchflussmenge und dem Kesseldruck dargestellt.
Anschlüsse
Anschlüsse Kühlwasser (Ein- und Ausgang):
BSP-Version BSP
NPT-Version NPT
Klemmversion BSP oder NPT
Spiral-Probenahme (Ein- und Ausgang):
BSP-Version 6 mm O/D
NPT-Version 6 mm O/D ein Adapter NPT männlich x 6 mm O/D wird mitgeliefert.)
Klemmversion 6 mm O/D mit Muffe
