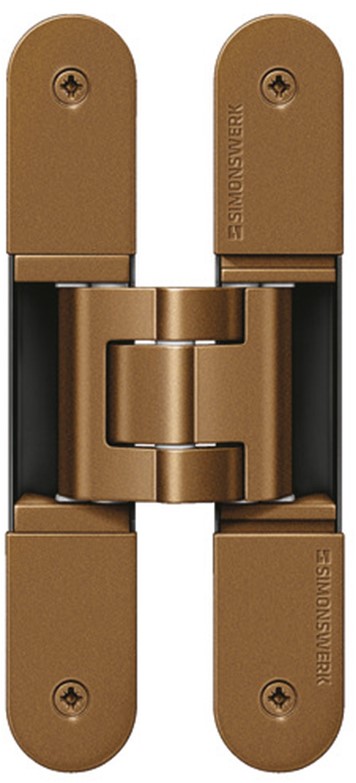

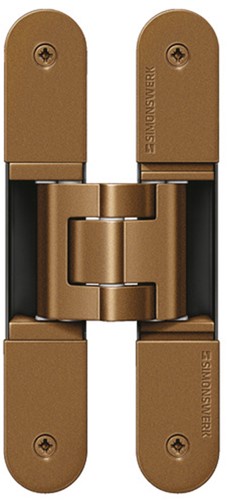

Het Tectus scharnier TE340 is een onzichtbaar scharnier voor stompe binnendeuren. Verdekte scharnieren zijn onzichtbaar als de deur gesloten is en prachtig als de deur open staat. Deze scharnieren zijn speciaal ontwikkeld voor situaties waarbij de deur en het kozijn in één lijn liggen (vlak). De TE340 is DIN-onafhankelijk en verstelbaar in 3 dimensies.
Draaicirkel verdekte scharnieren

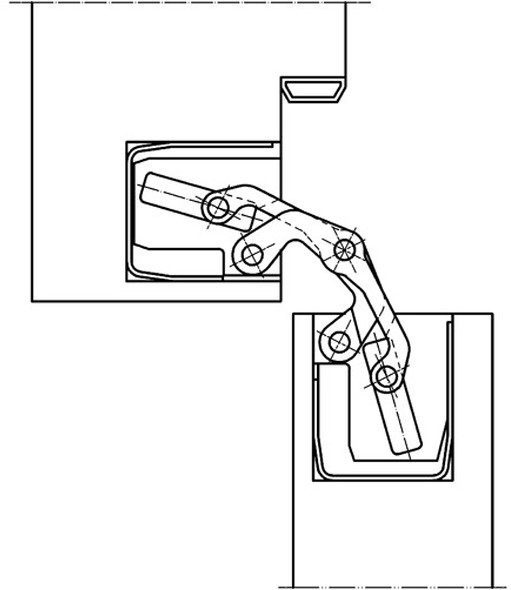

De TE340 heeft, zoals de meeste verdekte scharnieren, een kleine draaicirkel. Hierdoor kan de deur niet om standaard plinten heen draaien wanneer deze niet gelijk liggen met het kozijn. Zaag plinten daarom schuin af om de openingshoek van de deur zo groot mogelijk te maken of gebruik een vlakwandige plint.
Hoeveel TE340 scharnieren per deur
Het maximale deurgewicht met 2 stuks Tectus TE340 scharnieren is 80 kg.
Plaats minimaal 3 scharnieren bij een deurhoogte vanaf 2400 mm of een deurbreedte vanaf 990 mm.
De belasting op een scharnier wordt niet alleen bepaald door het deurgewicht, maar ook door factoren zoals deurbreedte, gebruiksfrequentie en montage. Bij intensief gebruik, bijvoorbeeld in publieke gebouwen zoals scholen of ziekenhuizen, wordt daarom vaak een extra scharnier toegepast. Een derde scharnier verhoogt niet de maximale draagkracht van 80 kg, maar zorgt voor extra stabiliteit en duurzaamheid van de deur. Hierdoor kan de opgegeven draagkracht ook bij grotere deuren of intensief gebruik beter worden gehaald. Vraag ons bij twijfel om advies.
Let op: Plaats een eventueel derde scharnier niet in het midden van de deur, maar ongeveer 350 mm onder het bovenste scharnier (hart op hart).
Eigenschappen Tectus TE340 scharnier
- Voor binnendeuren met een minimale deurdikte van 35 mm
- DIN onafhankelijk
- Materiaal: aluminium legering

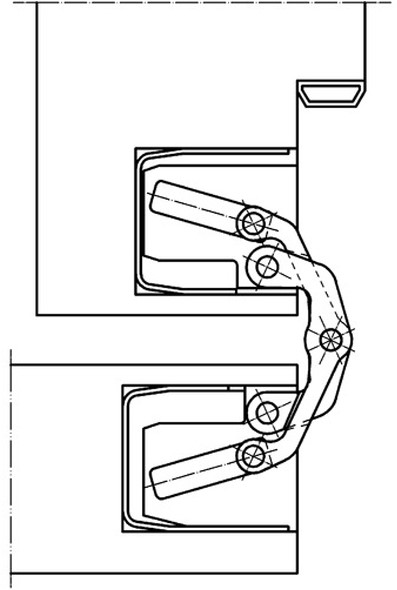

- 180 graden deuropening (behalve bij een plint)
- Onderhoudsvriendelijk
- 20 minuten brandwerend (conform EN 1634.2)
- Duurzaam; getest op minimaal 200.000 open- en sluitbewegingen
Freesmal
