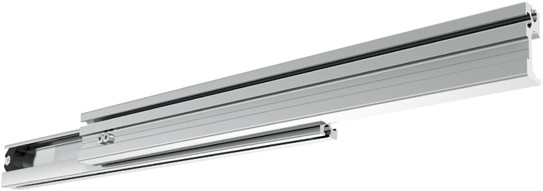

Zelfbouw telescoopgeleider 0111 is een modulaire geleider waarmee je eenvoudig een ladegeleider op maat samenstelt. De profielen zijn gemaakt van zilverkleurig geanodiseerd aluminium en hebben een uittrekbaarheid van 70% van de inbouwlengte. Een paar geleiders kan tot 200 kg worden belast, afhankelijk van de toepassing en constructie. De profielen zijn verkrijgbaar in diverse lengtes, maar kunnen ook eenvoudig zelf op maat worden gezaagd. Met de zelfbouwgeleider kan zelfs een inbouwlengte tot 6 meter worden behaald!
Let op: dit zijn alleen de geleiderprofielen. Deze profielen worden zowel voor het vaste deel als voor het bewegende deel gebruikt. Je hebt ook de 0111 rollenset nodig om de profielen aan elkaar te koppelen. Deze rollenset is apart te bestellen. Een rollenset is voor 1 set geleiders.
Voor 1 set geleiders heb je nodig:
– 4x geleiderprofiel (2 per zijde)
– 1x rollenset 0111
Voorbeeldberekening zelfbouw telescoopgeleider 0111
Optie 1: Inbouwmaat 1500 mm
- Bestel 4x geleiderprofiel 1500 mm
- Koppel links 2 en rechts 2 profielen met 1 rollenset
- Resultaat: 2 geleiders van 1500 mm (inbouwlengte) met 70% uittrekbaarheid (1050 mm)
Optie 2: Inbouwmaat 1300 mm (niet-standaard)
- Bestel 4x geleiderprofiel 1500 mm
- Zaag van elk profiel 200 mm af
- Koppel links en rechts met 1 rollenset
- Resultaat: 2 geleiders van 1300 mm met 70% uittrekbaarheid (910 mm)
- Alternatief: bestel 1 profiel van 6000 mm en zaag in 4 stukken van 1300 mm
Belangrijkste kenmerken van geleiderprofiel 0111
- Geleiderprofielen worden per stuk geleverd
- 70% uittrekbaar (zie technische PDF voor exacte maten)
- Geschikt voor zij- en bodemmontage
- Gemaakt van geanodiseerd aluminium
- Extra stabiliteit door speciaal profielontwerp
- Eenvoudig te monteren en demonteren

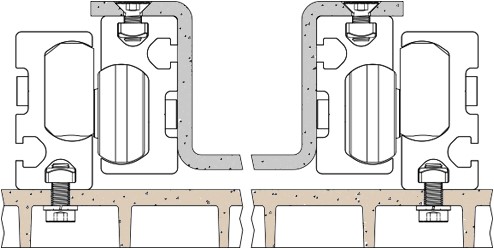

Montage-instructies geleider 0111
Deze geleider is geschikt voor:
- Zijmontage – aan beide zijden van de lade
- Bodemmontage – onder het ladevlak gemonteerd
Voor een goede werking is een stabiele, haakse montage vereist. Gebruik altijd een 0111 rollenset om de profielen correct te koppelen. Controleer de technische specificaties voor maximale belasting en uitschuiflengte per situatie.
Te combineren met:
- Rollenset 0111 (1 set voor 1 paar geleiders)
Eenheid:
Geleiderprofielen worden per stuk geleverd in de geselecteerde lengte.
Voor één lade zijn vier profielen en één rollenset nodig.
