- Port G1 / 4, G3 / 8, G1 / 2, G3 / 4
- Durchflussrate 2800 ... 6450 l / min

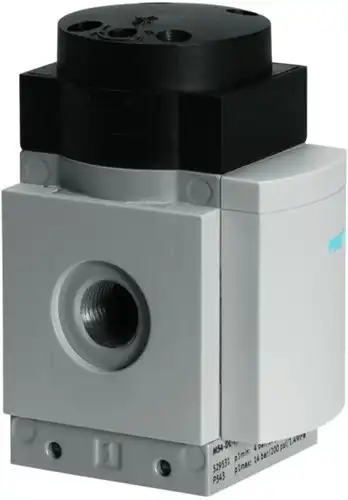

Pneumatisch betätigtes Sanftanlaufventil für langsame Druckbeaufschlagung und Entlüftung von pneumatischen Anlagen (zur Verwendung mit den Absperrventilen EM1 und EE). Die Dauer des Druckaufbaues wird mit Hilfe der an der Ventilkappe angebrachten Drossel eingestellt. Der Ausgangsdruck p2 steigt entsprechend der eingestellten Drossel langsam an. Die Zentrale öffnet sich, wenn die Schwenkstange den Druck erreicht hat.
| Funktion |
Pneumatisch betätigtes Sanftanlaufventil |
|
Anschlussgröße / pneumatischer Anschluss
|
Weibliche Verdrahtung G3/8
Weibliche Verdrahtung G1/4
Weibliche Verdrahtung G1/2 |
| Rastergröße |
40 mm.
62 mm. |
| Druck (bar) |
4 ... 18 |
| Mittel |
Druckluft gemäβ
ISO 85731:2010 [7:4:4]
Inerte gase |
| Temperatur mittel (°C) |
-10 ... +60 |
| Korrosionsbeständigkeitsklasse CRC |
2 |
| UL zertifizierung |
cULus erkennt(OL) |
| Atex, EU zertifizierung |
Ex4, II 2G
c T6 X
II 2D
c 60 °C X |
| Gehäuse |
Aluminiumguss |
