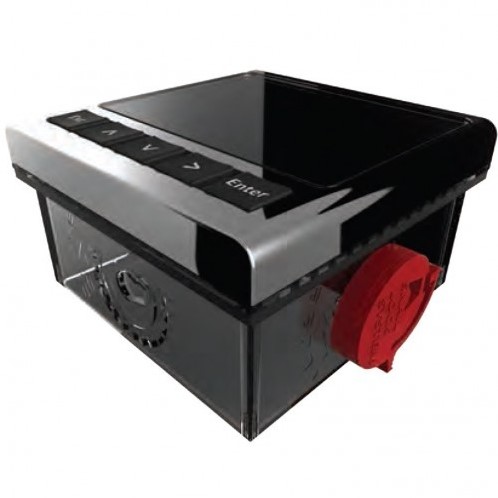

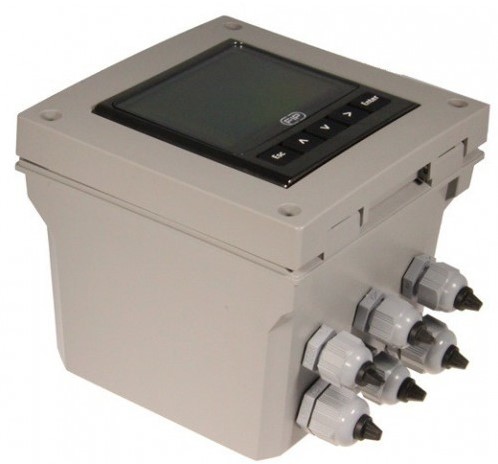

Der neue FLS M9.50 ist ein elektronisches Dosiergerät zum genauen Abfüllen oder Mischen verschiedener Flüssigkeiten. Er ist mit einem großen 4" Grafikdisplay zur deutlich lesbaren Anzeige der Messwerte sowie weiterer hilfreicher Informationen ausgestattet. Darüber hinaus ermöglichen ein mehrfarbiges Display und eine leistungsstarke Hintergrundbeleuchtung die mühelose Bestimmung des Abfüllstatus auch aus der Entfernung. Ein Software- Tutorial gewährleistet eine fehlersichere und schnelle Einrichtung sämtlicher Einstellungen. Einige erweiterte Optionen ermöglichen die Optimierung der Genauigkeit und der Abfüllzeiten. Die Einstellungsmöglichkeit unterschiedlicher Volumina für bestimmte Kalibrierungsfaktoren bietet maximale Systemflexibilität und garantiert ein Höchstmaß an genauigkeit. Das ordnungsgemäße Abpacken der Ausgabemengen ermöglicht die Steuerung und Überwachung des Abfüllsystems aus der Ferne.
Hauptmerkmale:
- Großes Grafikdisplay
- Mehrfarbige Hintergrundbeleuchtung
- Online-Hilfe
- Externes Starten, Stoppen und Fortsetzen des Betriebs
- Intuitive Einstellung der Chargenvolumina
- Zweistufige Abschaltungssteuerung
- Überlaufkompensierung und Alarm
- Leerlaufalarm
Anwendungen:
- Batch-Prozesse
- Chemische Zusätze
- Befüllungsprozesse
- Mischanwendungen
- Dosiersysteme
- Abfüllprozesse
Technische Daten
Allgemein
- Zugehörige Sensoren: FLS Hall-Effekt-Durchflusssensoren mit Frequenzausgabe oder magnetische Durchflussmesser FLS F6.60
- Materialien:
- Gehäuse: ABS
- Anzeigefenster: PC
- Panel- & Wanddichtung: Silikonkautschuk
- Keypad: 5-Tasten aus Silikonkautschuk

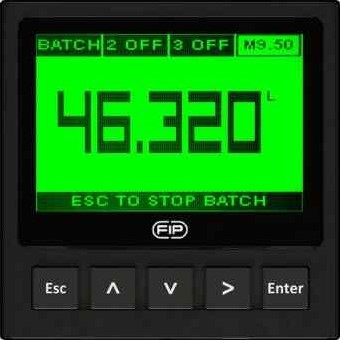

- Display:
- LC Grafikdisplay
- Hintergrundbeleuchtung: 3-farbig
- Aktivierung der Hintergrundbeleuchtung: Durch Benutzer einstellbar mit 5 Zeitstufen
- Akualisierungsrate: 1 Sekunde
- Gehäuse: IP65 frontseitig
- Eingangsdurchflussbereich (Frequenz): 0÷1500Hz
- Eingangsdurchflussgeschwindigkeit (Frequenz): 0,5%
Elektrik
- Spannungsversorgung: 12 bis 24 VDC ± 10% geregelt
- Spannungsversorgung FLS Hall-Effekt-
- Durchflusssensor:
- 5 VDC @ < 20 mA
- Galvanische Trennung vom Stromkreis
- Kurzschlusssicherung
- 2 x Stromausgang:
- 4-20 mA, isoliert, vollständig justierbar und reversibel
- Max Schleifenimpedanz: 800 Ω @ 24 VDC - 250 Ω @ 12 VDC
- Benutzerwählbar als: Ventilsteuerung, Chargenvervollständigung, Durchflussrate
- 2 x Halbleiterrelais-Ausgabe:
- Galvanisch getrennt, 50 mA MAX Spannungsabfall, 24 VDC MAX Spannungsspitze
- Max Impuls/min: 300
- Hysterese: Benutzerwählbar
- Benutzerwählbar als: Chargenbeginn, Chargenende, Chargenende-Impuls, Aus
- 2 x Relaisausgang:
- Mechanischer SPDT-Kontakt
- Voraussichtliche mechanische Lebensdauer (Betriebsminuten): 107
- Voraussichtliche elektrische Lebensdauer (Betriebsminuten): 105 N.O./N.C. Schaltleistung 8A/240VAC
- Max Impuls/min: 60
- Hysterese: Benutzerwählbar
- Benutzerwählbar als:
- AUSGANG1 - Charge: Chargenverarbeitungsanzeige
- AUSGANG2 - Charge: Zweifstufige Abschaltung, Chargenende, Alarmsignal bei Überlauf oder Leerlauf
Umgebung
- Betriebstemperatur: -20 bis +70°C (-4 bis 70,00°F)
- Lagertemperatur: -30 bis +80°C (-22 bis 80,00°F)
- Relative Luftfeuchtigkeit: 0 bis 95% nicht kondensierend
Normen & Zulassungen
• Hergestellt gemäß ISO 9001
• Hergestellt gemäß ISO 14001
• CE
• RoHS-konform
• GOST R
