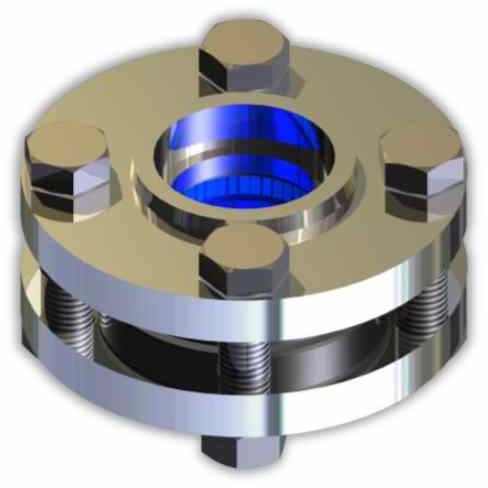

Schauglasarmatur
ANSI-Slip-On-Flanschausführung
Zum Anschweißen
Verwendung:
Aufsteck-Schauglasflansche zum Anschweißen eignen sich zur Montage auf T-Stücke oder Rohrstutzen. Einsatzmöglichkeiten sind überall dort gegeben, wo Sichtkontrollen von Füllung oder Strömung gefordert sind. Für Flüssigkeiten und Gase gleichermaßen geeignet, empfehlen sie sich insbesondere auch für Sonderkonstruktionen auf verschiedenen Einsatzgebieten.
Werkstoffe:
Flansch: S235JRG2, 1.4571
Glasplatten: Borosilikatglas DIN 7080 (max. 280°C), Natron-Kalk-Glas DIN 8902 (max. 150°C), Quarzglas (max. 500°C, Sonderanfertigung)
Dichtung: C4400, Graphit, PTFE, NBR, Viton
Sondermaterialien auf Anfrage
Achtung!
Die Schauglasarmatur muss zur Montage zerlegt werden.
Beispiel:
ACI Typ 393
2‘‘, #150
Flansch 1.4571
Borosilikatglas
Dichtung PTFE
Achtung!
Bei Dampf oder aggressiven Medien empfehlen wir den Einsatz einer Glimmerscheibe!
