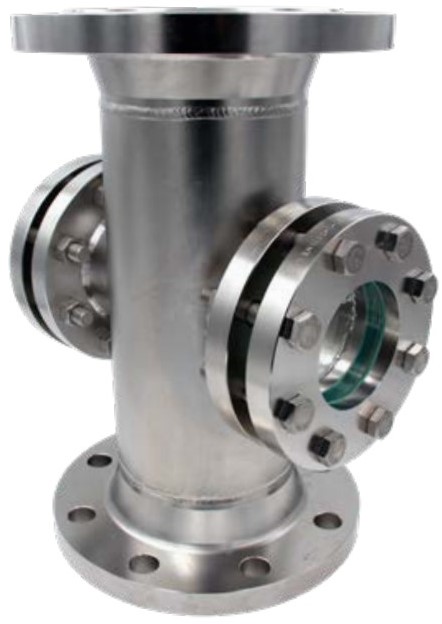

530 Durchfluss-Schauglas Mit Flanschanschlüssen PN16 PN40
Das ACI Durchfluss-Schauglas, bekannt als Typ 530, ist eine Schweißkonstruktion mit Flanschanschlüssen gemäß DIN EN 1092-1. Die gegenüberliegenden Sichtfenster erlauben eine Beleuchtung und Beobachtung des im Inneren des Schauglas fließenden Mediums.
Durch die Schweißkonstruktion aus Rohren spart das ACI Durchfluss-Schauglas Typ 530 gegenüber den verbreiteten Schauglasarmaturen mit Gussgehäuse einen großen Teil des Gewichts ein, ohne dabei Kompromisse bei der Druckbeständigkeit einzugehen. Die Glasscheiben bestehen wie bei den meisten unserer Schauglasarmaturen aus hochwertigem Borosilikatglas DIN 7080 (MAXOS®), oder in Anlehnung an die Norm speziell dafür angefertigten Glasscheiben, falls Ihr Betriebsdruck den Arbeitsbereich der Standardkonfiguration übersteigt.
Für sehr heiße Medien ist unser Durchfluss-Schauglas Typ 530 alternativ auch mit Hochtemperaturscheiben aus Quarz- oder auch Saphirglas erhältlich. Bei chemisch anspruchsvollen Betriebsbedingungen können wir die Gläser mit Glimmerscheiben oder Schutzscheiben aus FEP oder PCTFE schützen.
Als Gehäusematerial setzen wir in den meisten Fällen hochwertigen Edelstahl 1.4571 (316Ti) ein, der eine hohe Säurebeständigkeit aufweist und für die meisten Einsatzgebiete hervorragend geeignet ist. Sollte selbst dieses exzellente Material an seine Grenzen stoßen, ist unsere Schauglasarmatur Typ 530 in einer Vielzahl weiterer Stahl- oder Edelstahlsorten wie Hastelloy, Duplex-Material, hochsäurefester 1.4539 und noch viele weitere Materialien erhältlich. Wenden Sie sich einfach mit Ihren Anforderungen, oder eventuell mit konkreten Materialwünschen, an unser kompetentes Team und wir werden gemeinsam mit Ihnen eine Lösung erarbeiten.
Für dichte Sichtöffnungen sorgen Qualitäts-Flachdichtungen aus bewährten Materialien wie KlingerSIL® C4400, novaphit MST, reinem PTFE oder für sehr hohe Temperaturen auch Glimmer-Verbundmaterialien.
