•Stellungsregler für doppeltwirkende Schwenkantriebe zur Steuerung von Absperr- oder Kugelhähnen in der Prozessautomatisierung.

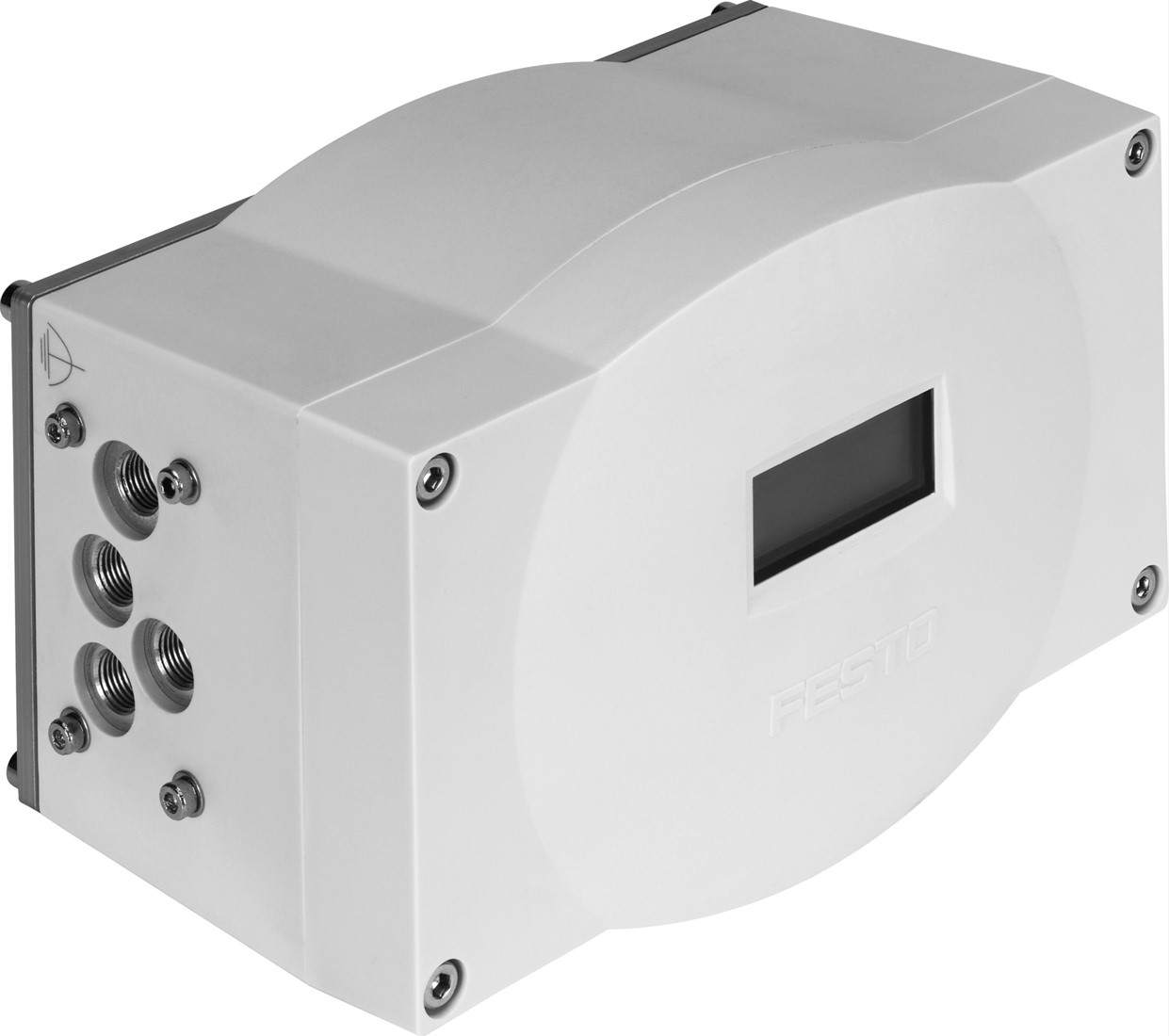

Der Positionierer CMSX dient zur Steuerung der Position von einfach- und doppeltwirkenden pneumatischen Antrieben und doppeltwirkenden Linearantrieben in Prozessautomatisierungssystemen. Es ist geeignet für den Einsatz mit Aktoren mit einem Drehwinkel von ca. 90 ° und einer mechanischen Schnittstelle nach VDI / VDE-Richtlinie 3845. Der CMSX ermöglicht eine einfache und effiziente Positionssteuerung basierend auf dem PID-Regelalgorithmus. Positionen werden über ein Sollwertsignal vorgegeben. Das integrierte Potentiometer registriert über die Welle die aktuelle Position des Schwenkantriebs und sendet den Messwert an den internen Regler. Der Regler vergleicht die Analogwerte mit dem gemessenen Sollwert und steuert die Magnetventile über Pulsweitenmodulation (PWM) entsprechend an.
| Gehäuse |
PC, Aluminium |
| Schutzart |
IP65 |
| Zertifizierung |
C-Tick |
| Druck (bar) |
3 ... 8 |
| Mittel |
Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Temperatur van mittel (°C) |
-5 ... +60 |
