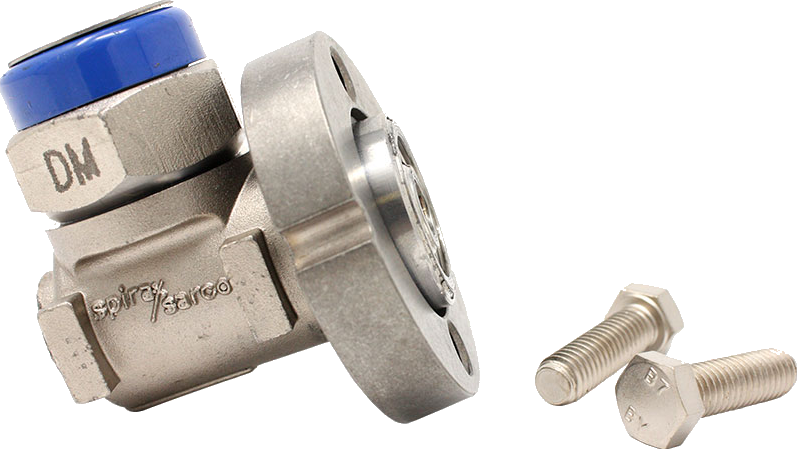

UTD52 Thermodynamischer Kondensatableiter
Die thermodynamische Kondensatabsperrung hat einen periodischen Zyklus, um Kondensat nahe der Dampftemperatur abzuleiten, ohne von Wasserschlägen oder überhitztem Dampf beeinflusst zu werden. Die UTD ist eine einzigartige Lösung, um das Schieberchen in einer horizontalen Ebene zu halten, durch Verwendung eines universellen Anschlusses. Die Kondensatabsperrung kann einfach ersetzt oder für Wartungsarbeiten entfernt werden, ohne die Rohrverbindungen trennen zu müssen. Sie wird hauptsächlich für Rohrentwässerung, Tracing und Anwendungen mit konstantem Druck/ständiger Belastung verwendet.
Verfügbare Typen:
UTD52L Niedrige Kapazitätsversion
UTD52H Hohe Kapazitätsversion
UTD52L-HP Niedrige Kapazitätsversion für hohe Drücke
Durchmesser und Anschlüsse:
Montage mit verschiedenen Arten von universellen Kupplungen:
- PC10 Universalkupplung ASME/ANSI 300 TI-P128-10
- PC10HP Universalkupplung ASME/ANSI 600 TI-P128-10
- PC20 Universalkupplung mit eingebautem Filter ASME/ANSI 300 TI-P128-15
- PC3_ Universalkupplung mit eingebautem Kolbenschieber ASME/ANSI 600 TI-P128-02
- PC4_ Universalkupplung mit 2 eingebauten Kolbenschiebern ASME/ANSI 600 TI-P128-03
Druck- und Temperaturgrenzen:
siehe Datenblatt
Konstruktion:
- Gehäuse: Rostfreier Stahl ASTM A743 Gr.CA40F
- Deksel: Rostfreier Stahl ASTM A743 Gr.CA40F
- Isolierung: Keramik
- Schieberchen: Rostfreier Stahl
- Flansch: Rostfreier Stahl
- Innendichtung: Rostfreier Stahl & Graphitfüller
- Außendichtung: Rostfreier Stahl & Graphitfüller
- Kupplungsschrauben: Legierter Stahl ASTM 193 Gr.B7
- Kupplung PC10: Rostfreier Stahl ASTM A351 Gr.CF8
- Kupplung PC20: Rostfreier Stahl ASTM A351 Gr.CF8
- Filter: Rostfreier Stahl 316L
- Filterdeckel: Rostfreier Stahl AISI 303
- Ausblas-Kopf (intern): Rostfreier Stahl AISI 440
- Ausblas-Ventilschaft: Rostfreier Stahl AISI 431
- Ausblas-Ventilgehäuse: Rostfreier Stahl AISI 303
Spezifikation:
Die Kondensatabsperrung muss mit einem Rohrverbinder bestellt werden, der nach der Installation dauerhaft in der Leitung verbleibt...
Installation:
Der Verbinder kann in horizontalen und vertikalen Leitungen installiert werden...
Wartung:
Die Kondensatabsperrung kann für Reparatur oder Austausch entfernt werden, ohne die Rohrverbinder zu trennen...
