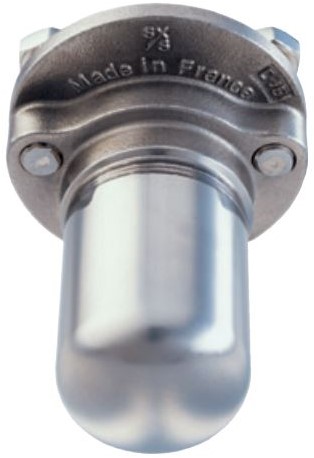

Geschlossener Schwimmerkondensatableiter UFT32 - Edelstahl-Monobloc-Universalverbindung
Der UFT32 ist ein wartungsfreier geschlossener Schwimmerkondensatableiter aus austenitischem Edelstahl mit integrierter Entlüftung und Universalverbindung, konzipiert für differentielle Drücke bis zu 32 bar. Die Universalverbindung ermöglicht eine einfache und schnelle Montage und Demontage ohne Unterbrechung der Leitung. Die Verbindungen sind in verschiedenen Ausführungen mit geflanschten oder SW-Rohrverbindungen erhältlich.
Entlüftung:
Die BP99/32-Kapsel, die im UFT32 verwendet wird, ist für Dampf bei 150C überhitzt @ 0 bar wirk. und 50C überhitzt @ 32 bar wirk. geeignet.
Normen:
Gehäuse und Deckel sind gemäß ASME Section IX und BS/EN 288 geschweißt. Diese Produkte entsprechen vollständig der europäischen Druckgeräterichtlinie (PED).
Zertifikate:
Diese Produkte sind gegen Aufpreis mit einem Zertifikat gemäß EN 10204 3.1 erhältlich. Zertifikate werden nur auf Anfrage bei Bestellung geliefert.
Druck- und Temperaturgrenzen (ISO6652):
Siehe Datenblatt
Spezifikation:
Der Edelstahl-Schwimmerkondensatableiter UFT32 ist vom geschlossenen Schwimmertyp mit integrierter Entlüftung und für differentielle Drücke von 4,5, 10, 14, 21 oder 32 bar geeignet. Der Kondensatableiter ist wartungsfrei und wird mit Hilfe von zwei Schrauben an einer Universalverbindung befestigt, was eine schnelle Installation oder Austausch ermöglicht.
Konstruktion/Material: (siehe Datenblatt)
Gehäuse: Aust. Edelstahl EN10213-4 1.4308 ASTM A351 CF8
Deckel: Aust. Edelstahl EN10028-7 1.4301 ASTM A240 Gr. 304
Schrauben: Kupplungsstahl ASTM A193 B7
Flansch: Legierter Stahl - ELNP ASTM A193 B7 5
Innendichtung: Edelstahl / Graphitfüllung AISI 316-Spirale
Außendichtung: Edelstahl / Graphitfüllung AISI 316-Spirale
Hauptsitzventil: Edelstahl EN10088-3 1.4057
Ventilsitzdichtung: Edelstahl EN10088-2 1.4307
Schrauben Hauptsitzventil: Edelstahl BS EN ISO3506 Cl A2
Schwimmer und Hebel: Edelstahl EN10088-2 1.4301
Entlüftung: Edelstahl
Hebelstütze: Edelstahl EN10088-3 1.4057
Welle: Edelstahl
