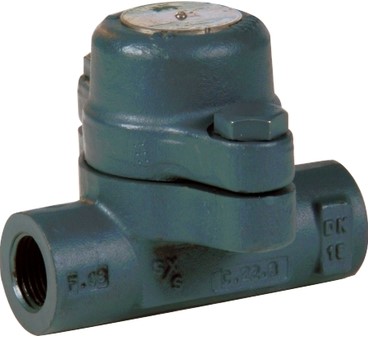

Thermischer Kapsel-Kondensatableiter BPC32CV und BPC32YCV
Thermostatische Kondensatableiter nach dem Prinzip des Druckausgleichs mit In-line-Anschlüssen. Der BPC32 verfügt über ein eingebautes Flachsieb und der BPC32Y über einen angebauten Y-Filter. Alle drucktragenden Teile werden von TÜV-geprüften Lieferanten hergestellt und entsprechen dem AD-Merkblatt WO/TRD100.
Beide Typen sind resistent gegen Wasserschlag und sind in folgenden Ausführungen erhältlich:
- Standardausführung BPC32 und BPC32Y mit 'STD'-Element
- Auf Anfrage auch BPC32CV und BPC32YCV mit 'STD'-Element und Rückschlagventil
Funktion:
Standardkapsel ist mit 'STD' markiert für den Betrieb bei durchschnittlich 12C unterhalb der gesättigten Dampftemperatur.
Optional:
Das Element kann auch für einen stark unterkühlten Betrieb 'SUB' bei etwa 24C unterhalb der gesättigten Dampftemperatur oder nahe der Dampftemperatur 'NTS' für einen Betrieb bei etwa 6C unterhalb der gesättigten Dampftemperatur geliefert werden.
Normen:
Dieses Produkt entspricht vollständig der Europäischen Richtlinie über Druckgeräte (PED).
Zertifikat:
Falls bei der Bestellung angegeben, lieferbar mit Materialzertifikat gemäß EN 10204 3.1.
Durchmesser und Anschlüsse:- 1/2", 3/4" und 1" : Innengewinde BSP oder NPT
- 1/2", 3/4" und 1" : Einschweißen nach BS 3799
- 1/2", 3/4" und 1" : Stumpfschweißen nach EN 12 627
- DN15, 20 und 25 : Flansche nach PN40 EN 1092, ASME B 16.5 Class 150 und 300, JIS/KS 10K und JIS/KS 20K.
Druck- und Temperaturgrenzen (ISO6552):
siehe Datenblatt
Die BPC32 und BPC32Y Kondensatableiter sind für die Montage in jeder Position, horizontal oder vertikal, geeignet. Bei der Ableitung in einer druckführenden Kondensatleitung wird empfohlen, ein Rückschlagventil zu installieren. Bei der Ableitung in die Atmosphäre wird in der Regel ein Schalldämpfer nach dem Kondensatableiter montiert. Für eine einfache Wartung sollte auch die Installation von Absperrventilen vor und nach dem Kondensatableiter in Betracht gezogen werden.
