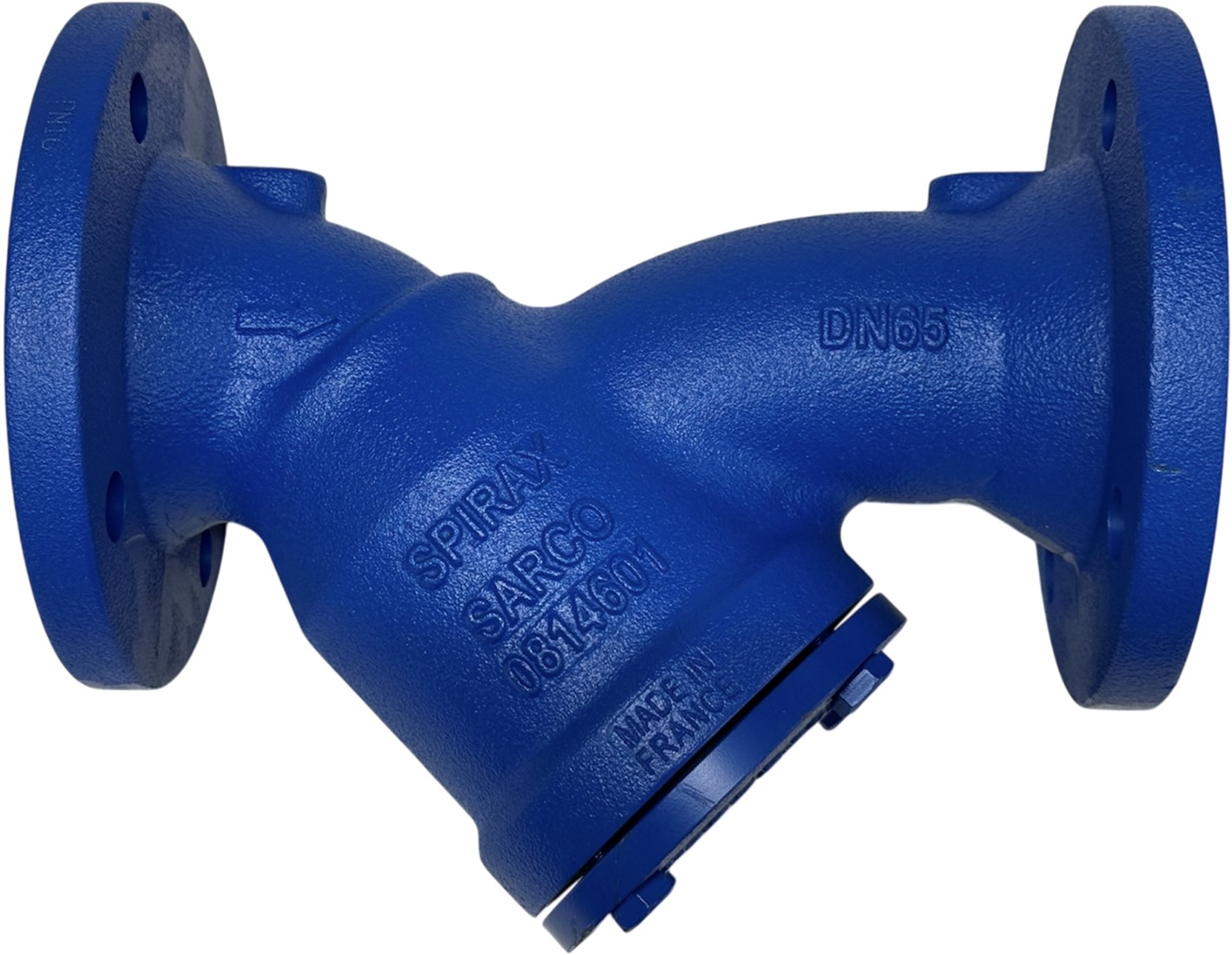

Schmutzfänger Typ 3716 Sphäroguss
Y-Filter aus nodularem Gusseisen mit integralen Flanschen und einem Deckel, der mit Schrauben befestigt ist. Der Filter besteht aus DIN-Material und enthält ein Edelstahlsieb mit 0,8 mm Perforationen für die Größen DN15 bis DN80 und 1,6 mm für DN100 bis DN200. Andere Perforationen und Maschengrößen sind optional erhältlich. Der Deckel kann mit einer durchgehenden Bohrung für die Montage eines Ablauf- oder Abblaskrans versehen werden. Das Gehäuse kann mit durchgehenden Bohrungen für Druckanschlüsse ausgestattet werden.
Normen:
Dieses Produkt entspricht vollständig der Europäischen Druckgeräterichtlinie 97/23/EG und trägt das CE-Kennzeichen, wenn erforderlich.
Zertifikate:
Diese Produkte sind mit einem Zertifikat gemäß EN 10204 3.1 erhältlich, wenn bei der Bestellung angegeben.
Optionen Filterelemente:
Edelstahl (RVS)
Perforation 1,6 mm
3,0 mm (DN15 bis DN80)
3,0 mm (DN15 bis DN200)
Masche 40, 100, 200
Monel Perforation 0,8 mm
1,6 mm
3,0 mm (1/2 bis 3)
3,0 mm (4 bis 8)
3,0 mm ( bis 8)
Masche 100
Verbindungsmöglichkeiten für Abblaskranz, Entwässerungshahn und Druckanschlüsse:
siehe Datenblatt
Druck- und Temperaturgrenzen:
siehe Datenblatt
Durchmesser und Anschlüsse:
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150 und DN200.
Standardflansche EN 1092 PN16.
Abmessungen DN50 bis DN200 sind auch auf Anfrage mit ASME (ANSI) 150 und JIS 10K-Anschlüssen erhältlich.
Installationshinweis:
Der Filter sollte gemäß der Pfeilrichtung auf dem Gehäuse in Durchflussrichtung installiert werden. Bei Anwendungen mit Dampf und Gasen sollte der Filter in der horizontalen Ebene installiert werden. In Flüssigkeitssystemen sollte der Filter vertikal nach unten zeigen. Geeignete Absperrventile sollten installiert werden, um eine sichere Wartung und den Austausch des Filters zu ermöglichen.
