Elektro-Pneumatischer Stellungsregler EP500S
Der elektro-pneumatische Ventilsteller EP500, mit hoher Präzision, kann jedes Ventil steuern, das von einem pneumatischen Servomotor gemäß NAMUR betrieben wird. Er garantiert eine genaue Proportionalität zwischen dem Ventilhub und dem elektronischen (mA) Eingangssignal zum Ventilsteller. Die einfache Konstruktion und hohe Betriebssicherheit machen ihn zu einem sehr genauen Gerät, das einfach zu warten und zu kalibrieren ist.

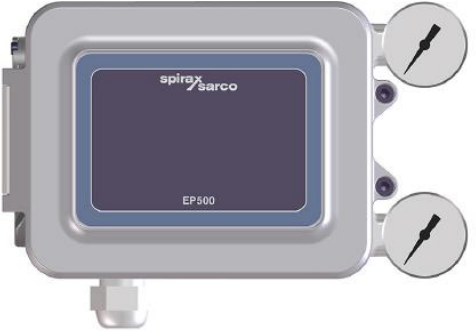

Der EP500 hat ein Aluminiumgehäuse, das für den Außeneinsatz behandelt wurde. Das Gerät kann an pneumatischen Servomotoren mit einem Hub zwischen 10 und 100 mm montiert werden.
Standardmäßig werden die Geräte mit einer Montagekit für pneumatische Servomotoren mit einem Hub von 10 bis 70 mm geliefert. Wenn dies bei der Bestellung klar angegeben wird, kann das Gerät mit einem Montagekit für einen Hub von 10 bis 100 mm geliefert werden. Der EP500 ist standardmäßig mit zwei Manometern ausgestattet, die den Druck der zugeführten Druckluft und das Druckluftsignal zum pneumatischen Servomotor anzeigen.
Der Ventilsteller ist für ein Regelungssignal in mA ausgelegt und eignet sich für einen Druckluftzufuhrdruck von 6 bar. Durch eine einfache Kalibrierung können die Ventilsteller für die gleichzeitige Bedienung von zwei oder mehr pneumatischen Ventilen eingestellt werden, so dass der Hub jedes Ventils durch ein Split-Range-Regelsignal erhalten wird. Zum Beispiel: 4 bis 12 und 12 bis 20 mA im Fall von zwei Ventilen und 4 bis 9, 9 bis 14 und 14 bis 20 mA für drei Ventile usw. Der elektro-pneumatische Ventilsteller EP500 kann auch verwendet werden, um die Wirkung eines Steuersignals umzukehren.
Druckluftzufuhr:

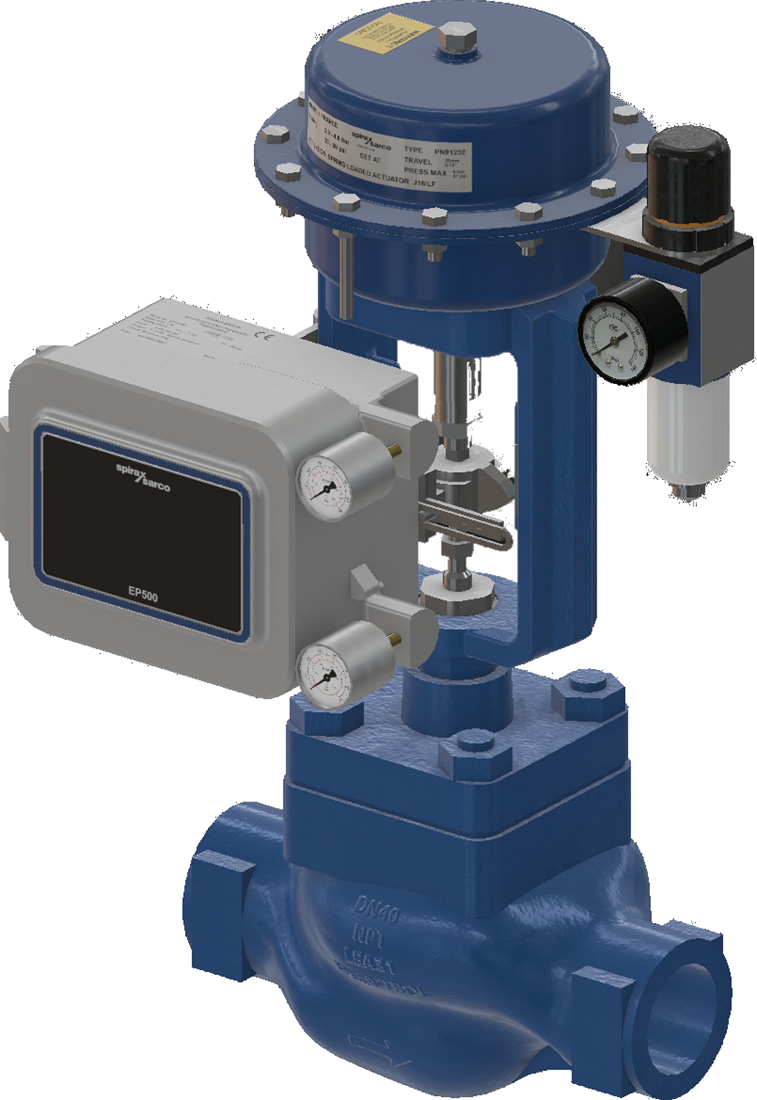

Der EP500 Ventilsteller muss mit Druckluft von hoher Qualität versorgt werden. Ein Spirax Sarco MPC2M Filterregler mit Koaleszenzfilter oder ein Äquivalent muss verwendet werden. Ein Montagesatz ist verfügbar, um den MPC2M am Servomotor zu montieren. Für zusätzliche Produktinformationen zum MPC2M siehe unser technisches Datenblatt TI-P504-07.
Anwendungen:
Der EP500 kann mit jedem Servomotor gemäß NAMUR verwendet werden, einschließlich der folgenden pneumatischen Servomotoren von Spirax Sarco:
- PN1000 und PN2000 Serie
- PNS3000 und PNS4000 Serie
- PN9000 Serie
- TN2000 Serie
