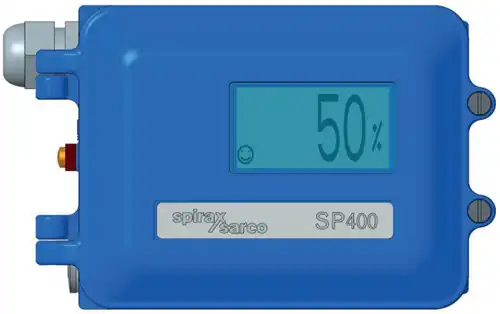

Digitaler Elektro-pneumatischer Stellungsregler Typ SP 400
Der SP400 intelligente Ventilsteller ist ein Gerät, das in der Lage ist, einen linearen oder viertelumdrehenden pneumatischen Servomotor zu steuern und über das Regelungssignal mit Strom versorgt wird. Ein 4-20-mA-Signal stellt die Ventilposition ein. Die Genauigkeit der Ventilposition wird durch das Feedback des Ventilstands aufrechterhalten. Das pneumatische Ausgangssignal wird angepasst, um Reibung oder Strömungskräfte am Ventilschaft zu kompensieren. Die Ventilposition wird auf einem digitalen Display als Prozentsatz der Gesamthubhöhe angezeigt. Die Position des Ventils wird mit einer nicht mechanischen Kopplung gemessen, die auf dem HALL-Effekt basiert.
Der pneumatische Teil basiert wiederum auf der Piezo-Ventiltechnik. Dies gewährleistet eine hohe Auflösung, Zuverlässigkeit, Unempfindlichkeit gegenüber Vibrationen und einen extrem niedrigen Druckluftverbrauch im stabilen Zustand.
Der SP400 umfasst viele intelligente Funktionen, die alle mit dem Software-Konfigurationsmenü und unter Verwendung der integrierten Tastatur und alphanumerischen Daten auf dem LCD-Display programmiert werden können. Durch das Fehlen einer mechanischen Übertragung zwischen dem Ventilschaft und dem Ventilsteller wird die Montage des SP400 drastisch vereinfacht und die Montagezeit erheblich reduziert. Die Software ist so einfach wie möglich gehalten, so dass die Inbetriebnahme eines SP400 nicht mehr bedeutet als die Montage und das Drücken einer einzigen Taste.
Der SP400 wird mit einem Montagesatz gemäß dem NAMUR-Standard für die Montage an einer Halterung oder Säule geliefert. Für Vierteldrehventilsteller wird ein Montagesatz gemäß VDI/VDE 3845 mitgeliefert.
Druckluftzufuhr:
Der SP400 intelligente Ventilsteller muss mit hochwertiger Druckluft versorgt werden. Ein Druckluft-Druckregler mit Koaleszenzfilter oder gleichwertig muss verwendet werden.
Anwendung:
Der SP400 kann auf den folgenden Servomotoren verwendet werden:
- Serie PN1000 und PN2000
- Serie PNS3000 und PNS4000
- Serie PN9000
Optionen:
Manometerblock: Vollständiges Manifold mit 2 Manometern (Druckluftzufuhr und Druckluftdruck zum Servomotor)
