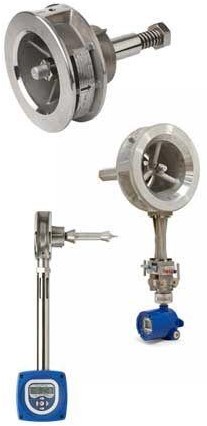

Gilflo ILVA Dampfmengenmesssystem
Durchflussmesser mit veränderbarem Durchlass und Rückstellfeder, die einen Druckunterschied erzeugt, der proportional zum Durchfluss ist.
Zu verwenden für die meisten industriellen Flüssigkeiten und Gase sowie für gesättigten und überhitzten Dampf.
Eine allgemeine Beschreibung einer Durchflussmessstation mit ILVA:
siehe Datenblatt.
Abmessungen und Anschlüsse
DN250 und DN300.
Für DN50, DN80, DN100, DN150 und DN200 siehe Datenblatt.
Geeignet für die Montage zwischen Flanschen:
- EN 1092 PN16, PN25 und PN40
- ASME B 16.5 Class 150, 300 und 600
- JIS 20
- KS20
Der Gilflo ILVA muss in Rohrleitungen BS1600 oder ASME B36.10 Schedule 40 installiert werden. Wenn der Gilflo ILVA in Rohrleitungen nach abweichenden Normen installiert wird und wenn der Gilflo ILVA seinen maximalen Messdurchfluss erreichen soll, ist ein Zwischenstück gemäß BS1600 oder ASME B36.10 Schedule 40, stromabwärts vom Wandler erforderlich.
Druck- und Temperaturgrenzen:
siehe Datenblatt
Eigenschaften:
Der Gilflo ILVA ist so konzipiert, dass er in Verbindung mit Elektronik zur Linearisierung wie dem Mikroprozessor oder mit dem elektronischen Display Typ M750 arbeitet. Die Linearisierung des Ausgangssignals kann auch durch das Energiemanagementsystem des Benutzers erfolgen.
Genauigkeit bei Verwendung mit dem Mikroprozessor oder M750 +/- 1% des gemessenen Wertes bei Durchflüssen von 5 bis 100% des maximalen Durchflusses. +/- 0,1% der Skala bei Durchflüssen von 1 bis 5% des maximalen Durchflusses. Die Wiederholgenauigkeit liegt unter 0,25%. Der Messbereich beträgt bis zu 100 :1.
Hinweis:
Der Durchflusstransmitter Scanner 2000 wird mit einem bestimmten Wandler konfiguriert. Der Scanner 2000 muss immer mit dem zugehörigen Gilflo ILVA installiert werden, die Seriennummer des entsprechenden Geräts ist auf dem Etikett angegeben.
Druckabfall:
Der maximale Druckabfall über den GILFLO-ILVA-Wandler beträgt 498 mbar bei maximaler Durchflussmenge.
Durchflüsse:
Zur Bestimmung der Kapazität des Gilflo ILVA für verschiedene Medien muss die äquivalente Wasserkapazität QE (in l/min) berechnet werden.
