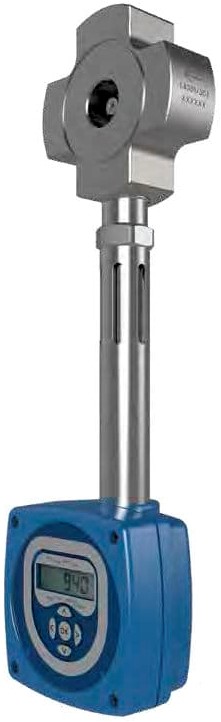

TFA Dampfmengenmesser für den Betrieb mit Sattdampf
Der Spirax-Sarco-Dampfmengenmesserr TFA ist für den Einsatz mit gesättigtem Dampf konzipiert.
Der Durchflussmesser misst die Kraft, die das Medium auf eine Zielscheibe oder eine feste Messplatte mit spezifischer Form ausübt. Diese Kraft und die Temperatur werden gemessen, in einen dichtekompensierten Massenstrom umgewandelt und in ein 4-20 mA-Signal und einen Impulsausgang übersetzt.
Der TFA enthält auch eine Funktion für den Gesamtfluss und eine EIA 232C (RS232) oder EIA 485C (RS485) Modbus-Kommunikation.
Durchmesser und Anschlüsse:
Der TFA ist ein Sandwich-Modell für den Einbau zwischen Flanschen: DN25, DN32, DN40 & DN50
Flansche nach EN 1092-1 PN16, PN25 & PN40, JIS20 & KS20
1, 1 , 1 & 2 - ASME B 16.5 class 150 & 300
Hinweis:
Der TFA sollte in Rohrleitungen nach BS 1600, ASME B 36.10 Schedule 40 oder EN 10216-2 / EN 10216-5-Äquivalent installiert werden. Konsultieren Sie Spirax-Sarco, wenn andere Standards verwendet werden.
Druck- und Temperaturgrenzen:
Siehe Datenblatt
Genauigkeit:
Der Spirax-Sarco-Durchflussmesser TFA verfügt über eine eingebaute Elektronik, die ein Ausgangssignal liefert, das proportional zum dichtekompensierten Massenstrom ist. Im Elektronikgehäuse befindet sich ein LCD-Display und es können Gesamtfluss, Momentanfluss, Energie, Druck und Temperatur abgelesen werden. Ein digitales Display vom Typ M750 kann bei Bedarf über den 4-20 mA-Ausgang für die Fernablesung bereitgestellt werden.
Systemgenauigkeit, mit 95% Zuverlässigkeit (2 STD) (gemäß ISO 17025):- 2 % des gemessenen Werts, bei einem Durchfluss zwischen 20% und 100 % des maximalen Durchflusses.
- 2% FSD, bei einem Durchfluss zwischen 10% und 20 % des maximalen Durchflusses.
Messverhältnis:
bis zu 10:1
Die angegebene Ungenauigkeit des TFA gilt für das gesamte System. Viele Durchflussmesser geben die Ungenauigkeit des Elements in der Leitung an. Um die Ungenauigkeit des gesamten Systems zu kennen, müssen Sie die Ungenauigkeit der Peripheriegeräte, wie DP-Transmitter, hinzufügen.
