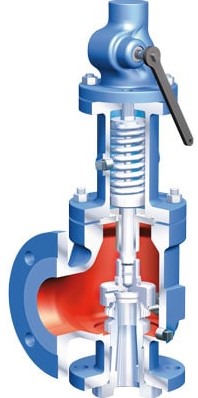

ARI-REYCO R SERIES ANSI-Full Nozzle-Sicherheitsventil mit Flanschen - geschlossene Haube - geschlossene Anlüftung - nach API 526
Präzises Ansprechverhalten, Wendekegel, optimale Kegelzentrierung –
bis 6000 psi (414 bar)!
Leistungsstark: Einsatz im Öl-/Gasbereich (REYCO®).
Fexibel: Optional in den Werkstoffen Monel, Duplex, Super Duplex und Hastelloy.
Handlingstark: servicefreundlich durch Wendekegel (beidseitig einsetzbare Dichtplatten).
Langlebig: hohe Lebensdauer, da korrosionsbeständig durch Faltenbälge in Inconel 625 und zur Gegendruckkompensation.
Zuverlässig & beständig: präzise Wiederholgenauigkeit des Ansprechdrucks sowie höhere Lebensdauer durch sichere Düsenzentrierung (Gewinde der Düse nahe am Sitz).
Funktionssicher: hohe Funktionssicherheit durch optimale Zentrierung des Kegels auf dem Sitz (zwei-teilige Spindel).
Flexibel: multifunktional umbaubar durch Baukastensystem (standardisierte
Gleiche Innenteile unabhängig vom Einsatzmedium Dämpfe, Gase und Flüssigkeiten.
Flexibel & handlingstark: breite Einsatzmöglichkeit durch normierten O-Ring-Weichdichtungskegel.
Handlingstark: gleicher Stellring pro Ventilgröße (Kennbuchstaben).
REYCO®: Zertifizierte Sicherheit durch EC-Type Examination (Module B), Quality-Assurance System (Module D) und Konformitätserklärung nach
PED 2014/68/EU.Innengarnitur).
Technik im Überblick
Jetzt bis DN 250 in Edelstahl – auch mit Edelstahl Faltenbalg
Bauart EN und ASME
Direkt wirkend, federbelastet
Ausführungen
Geschlossene Haube, offene Haube, mit Anlüftung, ohne Anlüftung (gasdicht)
Ausrüstung
EPDM-Faltenbalg, Edelstahlfaltenbalg Weichdichtungskegel, Berstscheibe, Wechselventil, Näherungsschalter, Heizmantel
Einsatzbereiche
zum Abblasen von Dämpfen, Gasen, Flüssigkeiten und Wasserdampf aus Druckbehältern und Dampfkesseln
EN-Standard
Nennweite: DN 15-250
Nenndruck: PN 16-100
Ansprechdruck: 0,2-100 bar
EN-Werkstoffe / Temperaturen
EN-JL1040 -10°C bis +300°C
EN-JS1049 -10°C bis +350°C
1.0619+N -60°C bis +450°C
1.4408 -60°C bis +400°C
1.4581 -60°C bis +400°C
Anforderungen
DIN EN ISO 4126, VdTÜV-Merkblatt 100,
TRD 421 / 721, AD2000-A2
ASME-Standard
NPS 1/2"-8"
Class ANSI 150-2500
Ansprechdruck: 15-6000 psi (414bar)
ASME-Werkstoffe / Temperaturen
SA216WCC
-20°F bis +800°F (-29°C bis +427°C)
SA217WC6
-20°F bis +1000°F (-29°C bis +538°C)
SA352LCC
-51°F bis +653°F (-46°C bis +345°C)
SA351CF8M
-321°F bis +1000°F (-196°C bis +538°C)
eClass-Nr.: 37010905
Einsatzgebiete:
Industrieanlagen, Verfahrenstechnik, Anlagenbau, etc.
Medien:
Wasserdampf, neutrale Gase und Dämpfe sowie Flüssigkeiten
Sonderwerkstoffe
Monel, Duplex, Super Duplex und Hastelloy auf Anfrage
Anforderungen
ASME Code Section VIII Div. 1, API526
