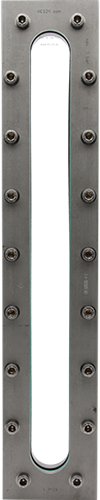

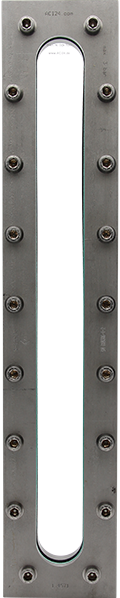

Rechteckiges Längsschauglas Typ 334 - PN 3
Das ACI Behälterschauglas Typ 334 ist eine leichte Ausführung mit einer vergrößerten Sichtöffnung, geeignet für Betriebsdrücke bis max. 3 bar(g). Im Vergleich zu unserem Typ 330 bietet es eine deutlich größere Sichtöffnung. Der Typ 334 kombiniert die Funktionen unserer runden Behälterschaugläser wie dem Typ 318 und unseren Füllstandsanzeigen für Behälterwandmontage Typ 330.
Trotz der geringeren Anforderungen werden unsere Behälterschaugläser des Typs 334 ebenfalls aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen.
Als Glasmaterial verwenden wir das in der Industrie bewährte transparente Borosilikatglas 3.3, in Anlehnung an die DIN 7081.
Die Abdichtung erfolgt mit Flachdichtungen aus einer umfangreichen Materialpalette, angepasst an Ihre Bedürfnisse. Neben den verbreiteten Faserstoffdichtungen (z.B. KLINGERSIL® C-4400) stehen für besondere Anwendungen unter anderem PTFE (z.B. Garlock GYLON®, Frenzelit novaflon®), NBR, Graphit (z.B. Frenzelit novaphit®) und viele weitere Markendichtungen zur Verfügung.
Das Behälterschauglas Typ 334 wird werksseitig handfest vormontiert ausgeliefert. Vor dem Ein- oder Aufschweißen des Grundrahmens ist die vormontierte Einheit zu demontieren. Anschließend werden das Glas und die Dichtungen wieder zusammen mit dem Deckrahmen verschraubt, wobei schon sehr geringe Anzugsmomente genügen, um eine ausreichende Flächenpressung zu erzielen.
