Glaskolben-Füllstandsanzeiger Typ 460 - PN25 - aus Edelstahl

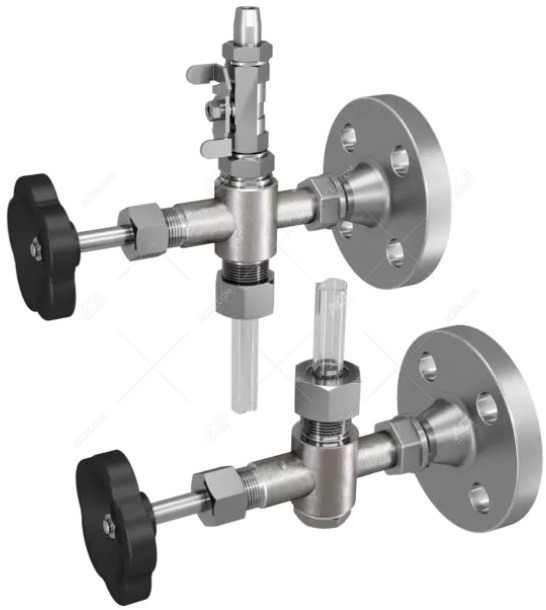

Der ACI Füllstandsanzeiger Typ 460 besteht aus zwei Verbindungsarmaturen, die durch einen dünnen Glaskolben miteinander verbunden sind.
Typ 460 eignet sich zur Installation außerhalb eines Behälters und zeigt den Füllstand im Inneren des Containers direkt durch das Prinzip der kommunizierenden Röhren. Für eine bessere Sichtbarkeit des Füllstands, insbesondere bei klaren, farblosen Flüssigkeiten, kann eine Schwimmkugel hinzugefügt werden, die sich mit dem Füllstand in der Glaskolbe bewegt.
Typ 460 kann mit Flansch- oder Schraubverbindungen in einer freien Länge geliefert werden. Bei einem Abstand zwischen den Verbindungsarmaturen von mehr als 1500 mm wird die Gesamtlänge in mehrere Abschnitte unterteilt, die durch Zwischenstützen verbunden sind.
In den Verbindungsarmaturen sorgt eine Packungsdichtung aus EPDM oder PTFE für eine sichere Abdichtung. Bei Verschmutzung oder Beschädigung kann der Füllstandsanzeiger durch die in den Verbindungen integrierten Absperrventile sicher vom überwachten Behälter getrennt und kontrolliert entleert werden.
Aufgrund des empfindlichen Glaskolbens wird Typ 460 nicht montiert geliefert. Die Installationsverbindungen müssen genau auf einer Linie liegen, insbesondere für das Modell mit Flanschanschluss, und dürfen nach der Installation in der Armatur nicht gegeneinander gedreht werden, um Spannungen auf den Glaskolben zu vermeiden.
Für Typ 460 steht ein Aufprallschutzgehäuse aus Plexiglas zur Verfügung, das den empfindlichen Glaskolben während des Betriebs vor äußeren Beschädigungen schützt.
