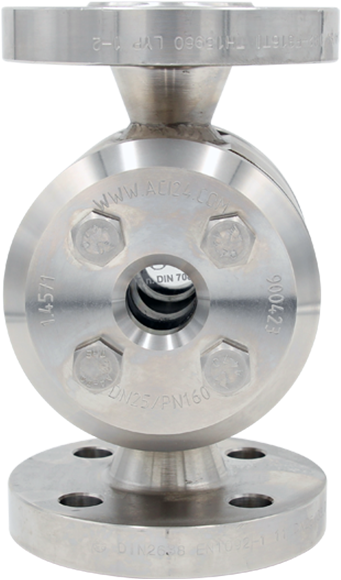

Durchflussschauglas Typ 520A mit ANSI Flanschanschluss
Die ACI Hochdruck-Durchflussschauglasarmaturen Typ 520A besitzen ein massives Gehäuse, das aus verschiedensten Materialien angefertigt wird, angefangen von warmfestem Baustahl P250GH (1.0460) über nicht rostende Stähle wie 1.4541, 1.4571 oder säurebeständige Sonderstähle wie 1.4539. Entsprechend der Druckstufe werden Flanschen gemäß ASME B16.5 angeschweißt und im Rahmen der AD2000 Richtlinie geprüft. Auf Wunsch sind auch andere Materialien wie Nickelbasislegierungen oder Hastelloy für höchste Beanspruchung lieferbar. Die Armaturen werden üblicherweise mit zwei Sichtfenstern gefertigt, wodurch eine Beobachtung der Prozesse von zwei Seiten bzw. eine Durchleuchtung des Prozessmediums möglich ist.
Als Sichtfenster dient in der Standardausführung ein speziell für Ihre Anwendung gefertigtes Schauglas aus thermisch gehärtetem Borosilikatglas 3.3 oder hoch temperaturbeständigem Quarz- oder Saphirglas. Die Abdichtung geschieht je nach Temperatur und chemischer Beanspruchung mit genau für Ihre Anwendung ausgewählten Flachdichtungen, beispielsweise aus Graphit (novaphit MST XP) oder Glimmerbasierten Dichtungen.
Durch das massive Gehäuse kann unser Durchflussschauglas Typ 520A auf Wunsch mit Prüfanschlüssen für Messgeräte oder zusätzlichen Prozessanschlüssen (z.B. Innengewinde) ausgestattet werden.
