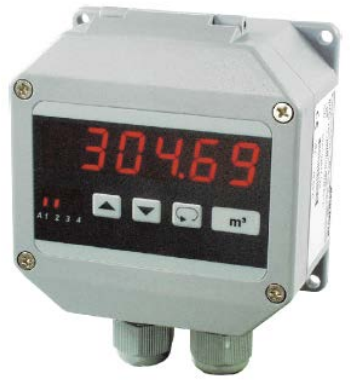

Digitale Tank-Inhaltsanzeige - Typ DTA 1010

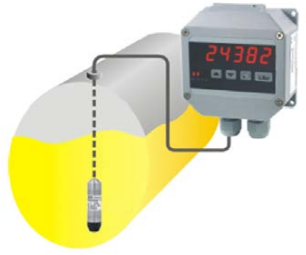

Die digitale Tankpegelanzeige DTA1010 kann den Inhalt von Tanks verschiedener Formen bestimmen, auch wenn keine lineare Beziehung zwischen Füllhöhe und Inhalt besteht, d.h. das System kompensiert nicht standardisierte Tankformen. Die Messung basiert auf dem hydrostatischen Druck oder dem Differenzdruck (mit 2 Drucksensoren) oder auf Abstandssensoren (z.B. Ultraschall, Radar, Potentiometer).
Das Gerät bietet die Möglichkeit, einen zusätzlichen Niveausensor anzuschließen. Wenn ein bestimmtes Niveau erreicht ist, korrigiert sich die Anzeige auf den Wert, der der Füllhöhe im Tank entspricht, in dem der Niveausensor installiert wurde.
Die Programmierung erfolgt über die Membrantastatur vorne. Die Alarmausgänge können als Min.- oder Max.- Funktionen programmiert werden. Die Schaltzustände werden durch LEDs angezeigt. Bei aktiviertem Digitalfilter wird kontinuierlich der Mittelwert von 16 Messwerten berechnet und angezeigt. Ein Analogsignal im Bereich 0...20 mA / 0...10 V DC oder 4...20 mA / 2...10 V DC, das proportional zum Tankinhalt ist, wird bereitgestellt. Die Umschaltung von einem Strom- zu einem Spannungssignal ist lastabhängig (> 500 O auf Spannung).
Merkmale:
- 1 Eingang für Standardsignale 0/4-20 mA oder 0/2-10 V DC
- 1 Eingang für automatische Füllstandskorrektur (optional: 2. Eingang für Druckmessumformer)
- Volumen- oder Massenanzeige (Gewicht)
- 6 Standard- sowie beliebige Sonder-Tankformen wählbar
- Max. 2 Alarmausgänge (Relaiswechsler, Min/Max-Funktion)
- Analogausgang 0/4...20 mA, 0/2...10 V DC, abhängig vom Arbeitswiderstand
- Schutzart IP 65
- Anzeigeumfang 0...999999 Ziffern
- Einstellung im druckfreien Zustand möglich
