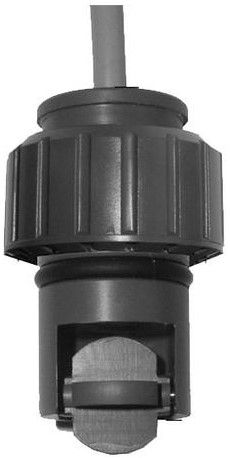

Die einfache und zuverlässige Flügelrad-Technologie wurde in diesen MINIFLOWSensor vom Typ FLS F3.10 zur Verwendung mit allen feststofffreien Flüssigkeiten integriert. Der Sensor misst Durchflussraten von 0,25 m/s (0,8 ft/s) und generiert ein hoch reproduzierbares Frequenzausgabesignal. Eine robuste Konstruktion und eine bewährte Technologie garantieren außergewöhnliche Leistung bei geringem Wartungsaufwand. Die sehr geringen Abmessungen und eine spezielle Konstruktion ermöglichen die Installation in FIP Standard-T-Fittings von DN15 bis DN40 (0,5 bis 1,5 Zoll)
Hauptmerkmale:
- IP68-Gehäuse
- ABS-Gehäuse mit EPDM- oder FPM-Dichtung
- 4-Blatt-ABS-Flügelrad (keine Lager)
- Unidirektionale Konsruktion

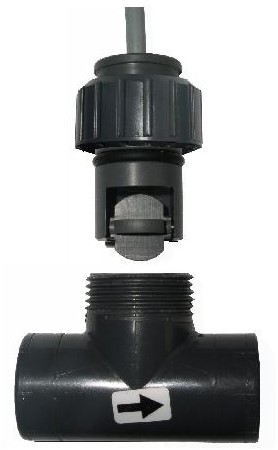

- Installation in Standard FIP T-Stücken
- Ausführung mit PVDF-Gehäuse auf Anfrage
Anwendungen:
- Wasseraufbereitung
- Filtersysteme
- Reinwasserproduktion
- Wasserüberwachung
- Fertigation
Technische Daten
Allgemein
- Leitungsgröße: DN15 bis DN40 (0,5 bis 1 1/2”) Weitere Details finden Sie im Abschnitt Installationsfittings
- Durchflussratenbereich: 0,25 bis 4 m/s (0,8 bis 12,5 ft/s)
- Linearität: ± 1 % des Messbereichs
- Reproduzierbarkeit: ± 0,5 % des Messbereichs
Mindestens erforderliche Reynolds-Zahl: 4500
- Gehäuse: IP68
- Betriebsdruck:
- max 10 Bar (145 psi) @ 20 °C (68°F)
- max 2 Bar (30 psi) @ 70 °C (158°F)
- Betriebstemperatur: -20°C bis 70°C (-4°F bis 158°F).
- Befeuchtete Materialien:
- Sensorgehäuse: ABS (PVDF für spezielle Ausführungen)
- O-Ringe: EPDM oder FPM
- Rotor: ABS (PVDF für spezielle Ausführungen)
- Welle: 316L SS
- Magneten: SmCo5
Elektrik
- Stromaufnahme: < 30 mA @ 24 VDC
- Ausgangssignal:
- Rechteckwelle
- Ausgangsfrequenz: 15 Hz pro m/s nominal (4,6 Hz pro ft/s nominal)
- Ausgangstyp: NPN-Transistor Offener Kollektor
- Ausgangsstrom: 10 mA max
- Kabellänge: 2 m (6,5 ft) Standard, 300 m (990 ft) Maximum
Normen & Zulassungen
• Hergestellt gemäß ISO 9001
• Hergestellt gemäß ISO 14001
• CE
• RoHS-konform
• GOST R
