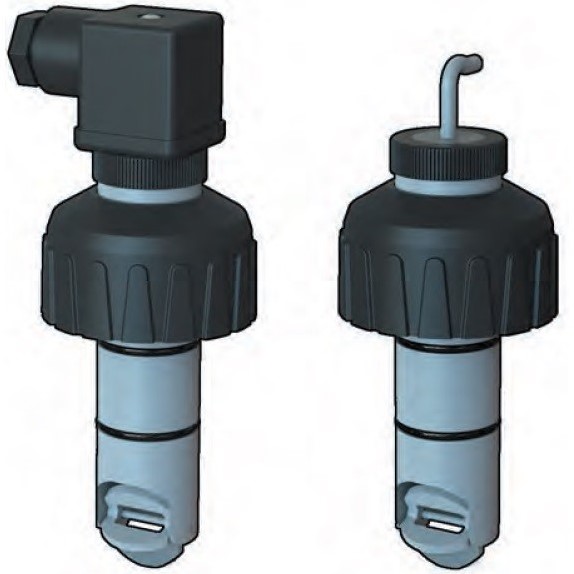

Der einfache und zuverlässige Flügelrad-Durchflusssensor vom Type F.300 kann mit allen feststofffreien Flüssigkeiten verwendet werden. Der Sensor misst Durchflussraten von 0,15m/s (0,5ft/s) und generiert ein hoch reproduzierbares Frequenzausgabesignal. Eine robuste Konstruktion und eine bewährte Technologie garantieren außergewöhnliche Leistung bei geringem Wartungsaufwand. Für eine sichere Verbindung zu jeder Art von digitalen SPS-/ Instrumenten-Eingängen steht eine spezielle Elektronik mit Push-Pull-Ausgang zur Verfügung. Eine speziell konstruierte Reihe von Fittings gewährleistet eine einfache und schnelle Installation in sämtliche Rohrleitungsmaterialien mit Größen von DN15 bis DN600 (0,5" bis 24").
Hauptmerkmale:
- CPVC-, PVDF-, Messing- oder Edelstahl-Sensorgehäuse
- Zwei Sensorlängen für DN15 bis DN600
- Einfaches Eintauchsystem
- Schutzklasse IP65 oder IP68
- Messbereich größer 50:1
- Hohe Chemikalienbeständigkeit
- Ausführung für batteriebetriebenes System
- Push-Pull-Ausgang für elektrische Universalanschlüsse
Anwendungen:
- Wasseraufbereitung und Rückgewinnung
- Industrielle Abwasseraufbereitung und Rückgewinnung
- Textilveredelung
- Wasserverteilung
- Verarbeitende Industrie und Fertigungsindustrie
- Filtersysteme
- Chemieproduktion
- Flüssigkeitsversorgungssysteme
- Kühlwasserüberwachung
- Wärmetauscher
- Swimmingpools
- Pumpenschutz
Technische daten:
Allgemein
- Leitungsgröße: DN15 bis DN600 (0,5” bis 24”) Weitere Details finden Sie im Abschnitt Installationsfittings
- Durchflussratenbereich: 0,15 bis 8 m/s (0,5 bis 25 ft/s)
- Linearität: ± 0,75 % des Messbereichs
- Reproduzierbarkeit: ± 0,5 % des Messbereichs
- Mindestens erforderliche Reynolds-Zahl: 4500
- Gehäuse: IP68 oder IP65
- Befeuchtete Materialien:
- Sensorgehäuse: CPVC, PVDF, Messing oder 316L SS
- O-Ringe: EPDM oder FPM
- Rotor: ECTFE (Halar®)
- Welle: Keramik (Al2O3)/316L SS (nur für Metallsensoren)
- Lager: Keramik (Al2O3)
Spezifisch für F3.00.H
- Spannungsversorgung: 5 bis 24 VDC ± 10% geregelt
- Stromaufnahme: < 30 mA @ 24 VDC
- Ausgangssignal:
- Rechteckwelle
- Frequenz: 45 Hz pro m/s nominal (13,7 Hz pro ft/s nominal)
- Typ: NPN-Transistor Offener Kollektor
- Ausgangsstrom: 10 mA max
- Kabellänge: 8 m (26,4 ft) Standard, 300 m (990 ft) Maximum
Spezifisch für F3.00.C
- Spannungsversorgung: 3 bis 5 VDC geregelt oder 3,6 Volt Lithiumbatterie
- Stromaufnahme: < 10 μA max
- Ausgangssignal:
- Rechteckwelle
- Frequenz: 45 Hz pro m/s nominal (13,7 Hz pro ft/s nominal)
- Min. Eingangsimpedanz: 100 KΩ
- Kabellänge: 8 m (26,4 ft) Standard, 16 m (52,8 ft) Maximum
Spezifisch für F3.00.P
- Spannungsversorgung: 12 bis 24 VDC ± 10% geregelt
- Stromaufnahme: < 30 mA @ 24 VDC
- Ausgangssignal:
- Rechteckwelle
- Frequenz: 45 Hz pro m/s nominal (13,7 Hz pro ft/s nominal)
- Typ: Push-Pull (zum Anschluss an NPN- und PNPEingänge)
- Ausgangsstrom: 20 mA max
- Kabellänge: 8 m (26,4 ft) Standard, 300 m (990 ft) Maximum
Normen & Zulassungen
• Hergestellt gemäß ISO 9001
• Hergestellt gemäß ISO 14001
• CE
• RoHS-konform
• GOST R
Maximaler Betriebsdruck / Maximale Temperatur (25 Jahre Lebensdauer)
F3.00.H oder F3.00.P Sensor
- CPVC-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 1,5 Bar (22 psi) @ 80° C (176°F)
- PVDF-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 2,5 Bar (36 psi) @ 100°C (212°F)
- Messing- oder Edelstahlgehäuse:
- 25 Bar (363 psi) @ 120°C (248°F)
F3.00.C Sensor
- CPVC-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 1,5 Bar (22 psi) @ 80° C (176°F)
- PVDF-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 2,5 Bar (36 psi) @ 100°C (212°F)
- Messing- oder Edelstahlgehäuse:
- 25 Bar (363 psi) @ 100°C (212°F)
