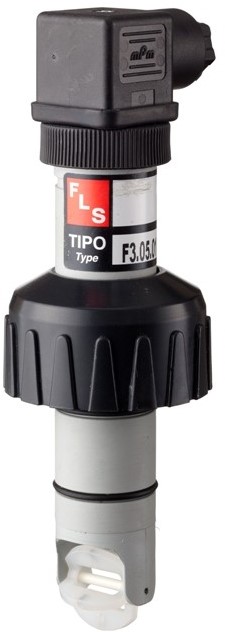

Der einfache Eintauch Flügelradschalter vom Typ F3.05 ist zum Schutz einer Pumpe vor Leerlauf oder geschlossenen Ventilen an der Ausströmseite konstruiert. Er ist mit einem mechanischen SPST-Kontakt ausgestattet, der ausgelöst wird, wenn die Durchflussgeschwindigkeit unter den werkseitig eingestellten Wert von 0,15 m/s (0,5 ft/s) sinkt. Eine speziell konstruierte Reihe an Fittings gewährleistet eine einfache und schnelle Installation in sämtliche Rohrleitungsmaterialien mit Größen von DN15 bis DN600 (0,5" bis 24").
Hauptmerkmale:
- CPVC-, PVDF-, Messing- oder Edelstahl-Sensorgehäuse
- Einfaches Eintauchsystem
- Hohe Chemikalienbeständigkeit
- Leerlauf-Alarm über Relaisausgang
- Gut sichtbare zweifarbige Statusanzeige
- Wartungsfrei
- Sehr geringer Druckverlust
Anwendungen:
- Pumpenschutz
- Filtersysteme
- Kühlwassersysteme
Technische Daten:
Allgemein
- Leitungsgröße: DN15 bis DN600 (0,5” bis 24”) Weitere Details finden Sie im Abschnitt Installationsfittings
- Spannungsversorgung: 12 bis 24 VDC ± 10% geregelt
- Stromaufnahme: < 50 mA
- Relaisausgang: Mechanischer SPDT-Kontakt, 1A @24 VDC, 0,1A @ 230 VAC
- Lokale Statusanzeige:
- GRÜNE LED = Durchfluss
- ROTE LED = Keine Durchfluss
- Mindest-Durchflussrate: 0,15 m/s (0,5 ft/s)
- Gehäuse: IP65
- Befeuchtete Materialien:
- Sensorgehäuse: CPVC, PVDF oder 316L SS
- O-Ringe: EPDM oder FPM
- Rotor: ECTFE (Halar®)
- Welle: Keramik (Al2O3)
- Lager: Keramik (Al2O3)
Normen & Zulassungen
• Hergestellt gemäß ISO 9001
• Hergestellt gemäß ISO 14001
• CE
• RoHS-konform
• GOST R
Maximaler Betriebsdruck / Maximale Temperatur (25 Jahre Lebensdauer)
F3.05 Sensor
- CPVC-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 1,5 Bar (22 psi) @ 80° C (176°F)
- PVDF-Gehäuse:
- 10 Bar (145 psi) @ 25°C (77°F)
- 2,5 Bar (36 psi) @ 100°C (212°F)
- Messing- oder Edelstahlgehäuse:
- 25 Bar (363 psi) @ 120°C (248°F)
