30Nm

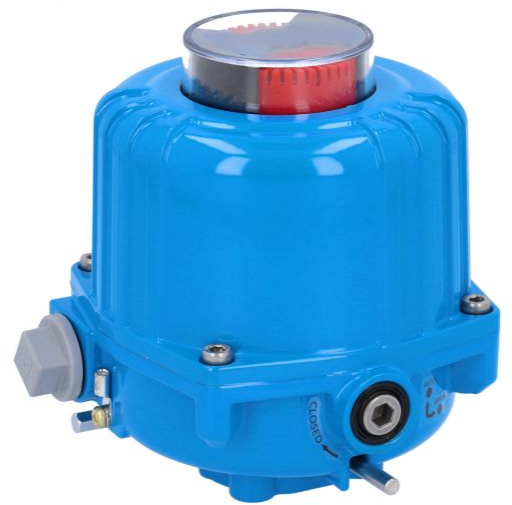

Der Antrieb ist speziell für 90°-Schwenk winkel zur Betätigung von Kugelhähnen und Absperrklappen ausgelegt.
Vorteile
- robustes, wasserdichtes Gehäuse aus Aluminium
- optische Stellungsanzeige, beleuchtet in den Endpositionen
- kompakte Gehäuseform
- Handnotbetätigung
- Heizung gegen Kondenswasser
- zusätzliche potentialfreie Endschalter
Bitte beachten:
Bei Antrieben mit DC-Motoren ist die Leistungsaufnahme und die Drehzahl anhängig von dem erforderlichen Drehmoment.
Das erforderliches Drehmoment steigt = die Leistungsaufnahme steigt und die Drehzahl fällt ab.
Hinweis
Bei den in dieser Dokumentation beschrieben Produkten in der von uns gelieferten Form handelt es sich um unvollständige Maschinen gemäß Artikel 2 Absatz g im Sinne der Richtlinie 2006/42/EG über Maschinen, deren Inbetriebnahme solange untersagt ist, bis festgestellt wurde, dass die Maschinen, in die die unvollständige Maschinen eingebaut wurden, den Bestimmungen der Richtlinie 2006/42/EG über Maschinen entspricht.
Beachten Sie hierzu auch die Einbauerklärung und die Einbauanleitung.
WERKSTOFFE
Stahl, Aluminium, Bronze Gehäuse Polyester beschichtet
EINBAUWEISE
Bevorzugt mit nach oben stehender optischer Stellungsanzeige. Alle anderen Einbaulagen nur nach Rücksprache.
UMGEBUNGSTEMPERATUR
-20°C ... +70°C
BEFESTIGUNG
DIN-ISO 5211
ANSCHLUSSSPANNUNG
- 24V DC
- 230V 50/60Hz
- ±10% Toleranz
- andere auf Anfrage
SCHUTZART1
IP 67
KABELANSCHLUSS
1 x M20x1,5
WEGBEGRENZUNG
2 Endlagenschalter
SCHWENKWINKEL
90° ±5°
HEIZUNG
3W
EINSCHALTDAUER
50%
Alle Angaben sind freibleibend und unverbindlich!
