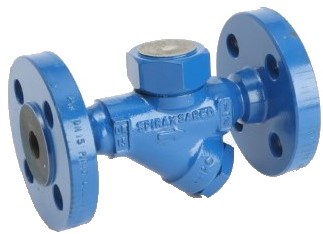

TD32F Thermodynamischer Kondensatableiter
Die TD32F ist für die Montage in einem horizontalen Rohr mit nach oben gerichtetem Deckel konzipiert. Wenn die Kondensatfalle in ein geschlossenes System entwässert, muss ein Rückschlagventil vorhanden sein, um ein Rückfließen zu verhindern. Wenn die Kondensatfalle in die Atmosphäre ausblasen soll, ist es ratsam, einen Schalldämpfer zu installieren. Stellen Sie ein geeignetes Ventil vor und nach der Kondensatfalle bereit, um eine sichere Wartung und den Austausch zu gewährleisten.
Wartbare thermodynamische Kondensatfalle von Spirax Sarco mit Flanschen und eingebautem Filter, geeignet für die Entwässerung von Rohrleitungen bei mittleren Drücken.
Durchmesser und Verbindungen:
DN15 / DN15LC / DN20 / DN20LC / DN25 / DN25LC
Flansche:
DIN 2501 PN40. Auf Anfrage: ASME (ANSI) B16.5 Klasse 150 und 300
Verfügbare Typen:
TD32F Standard
TD32FLC Niedrige Kapazität (geeignet für Rohrleitungs-Entwässerung)
TD32FA & TD32FALC mit Entlüftungsscheibe (schnelle Luftentladung beim Start)
Normen:
Diese Produkte entsprechen vollständig der europäischen Druckgeräterichtlinie 97/23/EG.
Zertifikate:
Diese Produkte sind gegen Aufpreis mit einem Materialzertifikat gemäß EN 10204 3.1 erhältlich. Zertifikate werden nur mitgeliefert, wenn sie ausdrücklich bei der Bestellung angefordert werden.
Optionen:
Isotub (nur für DN15 und DN20) - Zum Schutz vor äußeren Einflüssen wie niedrigen Außentemperaturen, Regen, Wind usw.
Druck- und Temperaturgrenzen:
Siehe Datenblatt
Konstruktionsbedingungen PN40:
- PMA - Maximal zulässiger Druck 40 bar eff.
- TMA - Maximal zulässige Temperatur 400C
- Mindestzulässige Temperatur 0C
- PMO - Maximaler Betriebsdruck 32 bar eff.
- TMO - Maximale Betriebstemperatur
- TD32F / TD32FLC 400C
- TD32FA / TD32FALC 255C
- Mindestbetriebstemperatur 0C
- Mindestbetriebsdruck 0,25 bar eff.
- Maximaler Druckwassertestdruck 60 bar eff.
- Maximaler Gegendruck 80% des Betriebsdrucks
Materialien:
- Gehäuse: Edelstahl ASTM A743 CA 40
- Deckel: Edelstahl AISI 416
- Scheibe: Edelstahl BS 1449 420 S45
- Siebkappe: Edelstahl AISI 416
- Dichtung Siebkappe: Edelstahl BS 1449 304 S16
- Filter Sieb: Edelstahl ASTM A240 316L
- Isolationskappe (ISOTUB): Aluminium (nur DN15 und DN20)
- Flansche: Stahl DIN17243 C22.8 Ws 1.046
Die TD32FA / TD32FALC ist mit einem 100-Maschen-Filter Sieb ausgestattet. Die anderen Versionen haben ein 0,8 mm Filter Sieb.

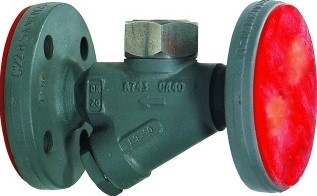

Thermodynamische Kondensatfalle Typ TD32FLC DN15 mit Flanschen PN40, geeignet für Rohrleitungsentwässerung (niedrige Kapazität) und mit Y-Filter ausgestattet.
