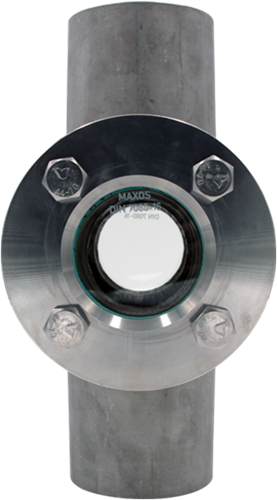

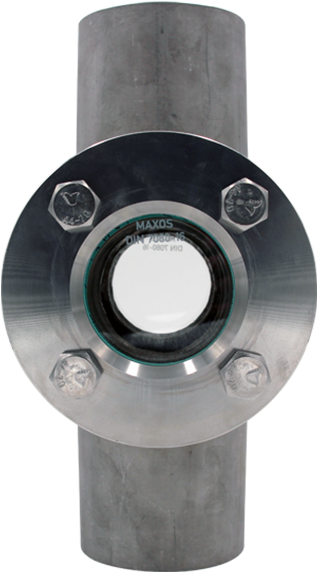

Durchfluss-Schaugläser PN16 PN25 oder PN40
Innen-Gewinde-Anschluss G (BSP) oder NPT
Verwendung:
Die Durchfluss-Schaugläser werden zur Sichtkontrolle und zur Beobachtung von Füllung und Strömung in Rohrleitungen eingesetzt. Die Schaugläser ermöglichen eine zuverlässige Überwachung der Funktion und Leistung von einzelnen Apparaten sowie von ganzen Anlagen
Werkstoffe:
Gehäuse GG 25 GS-C 25 1.4408
Deckel GG 25 GS-C 25 1.4408
Schrauben 4.6 / 5.6 vz A4-70
Glasplatten Borosilikatglas DIN 7080 Natron-Kalk-Glas DIN 8902
Dichtungen Graphit, ( oder nach Wunsch )
Betriebsbedingungen:
Betriebsdruck: 16 / 25 / 40 bar
Betriebstemperatur: 150°C oder 280°C
Zeugnisse: ( Option ) WAZ nach EN 10204 - 2.2 oder WAZ nach EN 10204 - 3.1
Bestellbeispiel:
Durchfluss-Schauglas Bauform 881
GG 25; Borosilikatglas DIN 7080-16 bar
Innengewinde G 3/4“
Einbaulage:
beliebig; Durchflussrichtung beachten
Sonderausführungen:
- mit Rotor
- mit Klappe
- mit Schauglas-Leuchten
